67
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)
ADZ (x22)
AHB
Alignment nub
Petite bosse d’alignement
Bulto de alineamiento

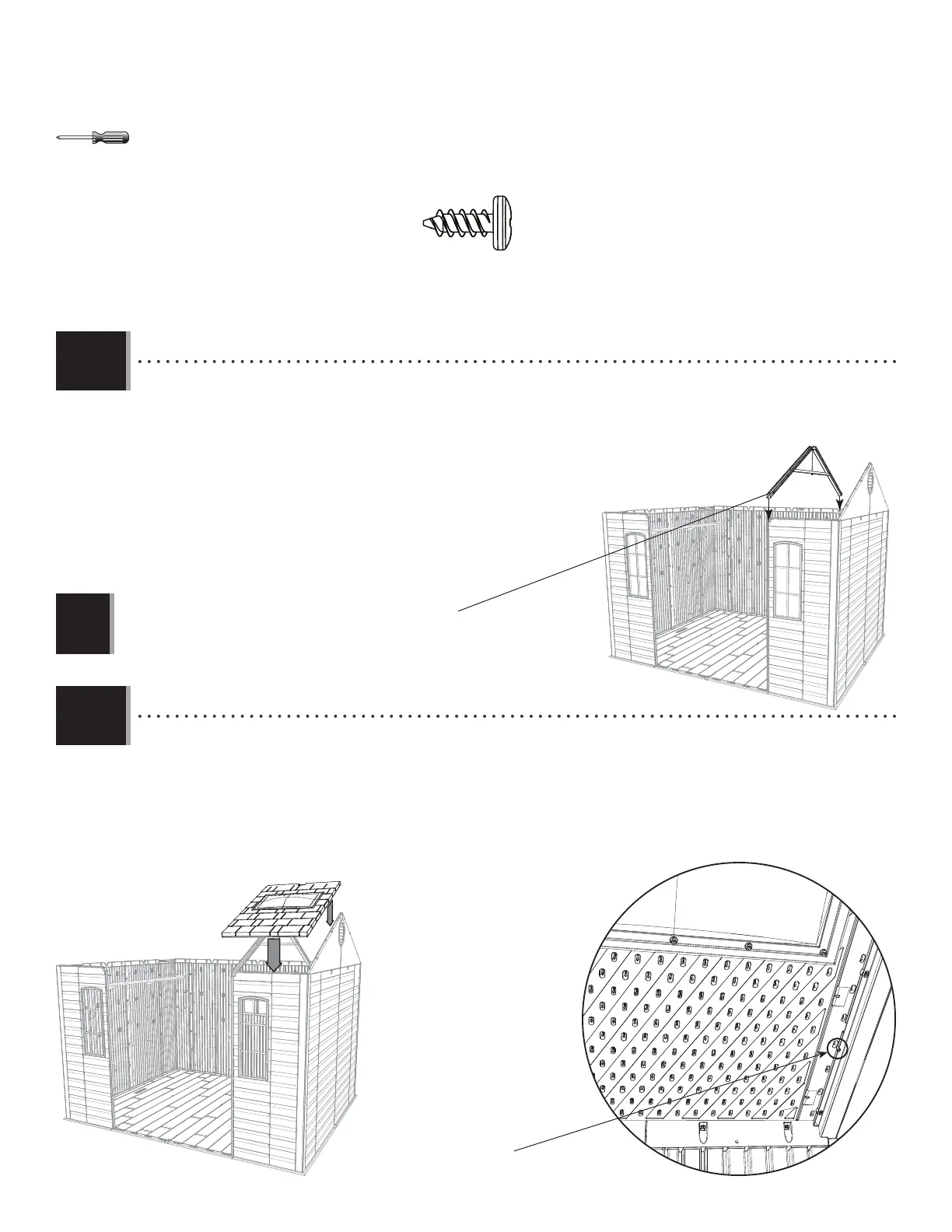

• Set the Roof Panel with Skylight (AHB) down onto the Wall Panel, Gable, and Truss. The groove at the bottom of the
Roof Panel sets over the top of the Wall Panel. Ensure the alignment nub fi ts into the notch in the Truss.
• Mettre le panneau de toit avec lucarne (AHB) dans le panneau mural, le pignon, et la ferme. Mettre la rainure au bord
inférieur du panneau de toit sur la partie supérieure du panneau mural. Mettre la petite bosse d’alignement dans
l’encoche de la ferme.
• Colocar el panel de tejado con tragaluz (AHB) en el panel de pared, la fachada, y la cercha. Colocar la ranura a
lo largo del borde inferior del panel de tejado sobre la parte superior del panel de pared. Encajar el bulto de
alineamiento en la muesca en la cercha.
10.3
10.4
• Place a Side Truss into the notches on the rear Wall Panel and Right Front Window Wall Panel. While another
adult holds this in place, continue to the next step.
• Mettre une ferme latérale dans les encoches sur le panneau mural arrière et le panneau mural avant droit pour la
fenêtre. Pendant qu’un autre adulte soutient la ferme en place, continuer à la prochaine étape.
• Colocar una cercha lateral en las muescas en el panel mural trasero
y el panel mural delantero derecho para la ventana. Mientras que otro
adulto mantenga la cercha en su lugar, seguir al próximo paso.
Note: This notched end goes towards the front of the shed.
Remarque : Cette extrémité encochée va vers la partie avant de l’abri.
Nota: Este extremo muescado va hacia la parte delantera de la caseta.
!
