Lifetime 60005 - Page 75

75
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)
ADZ (x20)
AGQ
AGQ

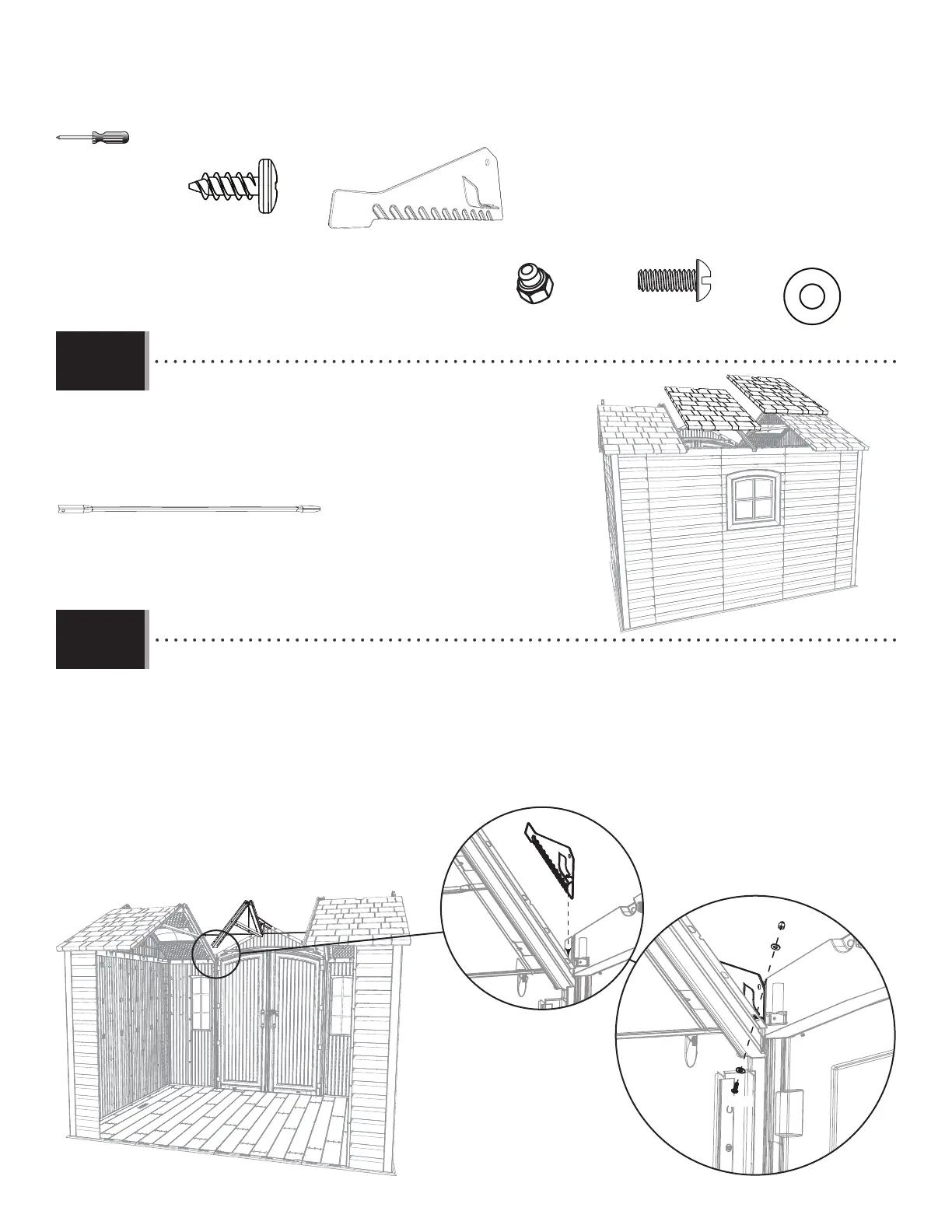

• Attach the two center, rear Roof Panels using only one Roof
Support per Panel.
• Attacher les deux panneaux de toit arrières centraux en utilisant
un seul support de toit pour chaque panneau.
• Sujetar los dos paneles de tejado traseros centrales usando sólo
un soporte de tejado por panel.
AFL (x2)
• Insert the Right Drainage Plate (ECS) into the Right Lateral Truss, and align the notch in the Plate with the fi rst hole
in the Truss as shown. Secure with the hardware provided. Only tighten by hand for now.
• Insérer la plaque de drainage droite (ECS) dans la ferme latérale droite, et aligner l’encoche dans la plaque avec la
premier trous dans la ferme comme indiqué. Bien l’attacher à la ferme à l’aide des accessoires inclus. Ne serrer
qu’à la main en ce moment.
• Insertar la placa derecha para el drenaje (ECS) dentro de la cercha lateral derecho, y alinear la muesca en la placa
con el primer agujero en la cercha. Sujetarla a la cercha usando el herraje incluido. Apretar sólo a mano en este
momento.
10.15
10.16
ECS (x1)
ECS
ADK
AEE
AEE
ADK (x1)
BZA (x1)
AEE (x2)
BZA
