TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADY (x8)
ADK (x8)
ADY (x2)
ADY (x2)
ADK
ADK
ADK
ADK
3/8 in/po
(≈10 mm)
• Attatch the Truss Brace using the hardware included. Do not
overtighten.
• Fixer le support de la ferme à l’aide de la quincaillerie incluse.
Ne pas serrer excessivement.
• Fijar el soporte de la cercha usando el herraje incluido. No
apretar demasiado.
2.4
2.5
11 9/16 in/po (≈29,4 cm)
ADJ (x4)
ADH (x2)
7/16 in/po (x2)
(≈11 mm) (x2)

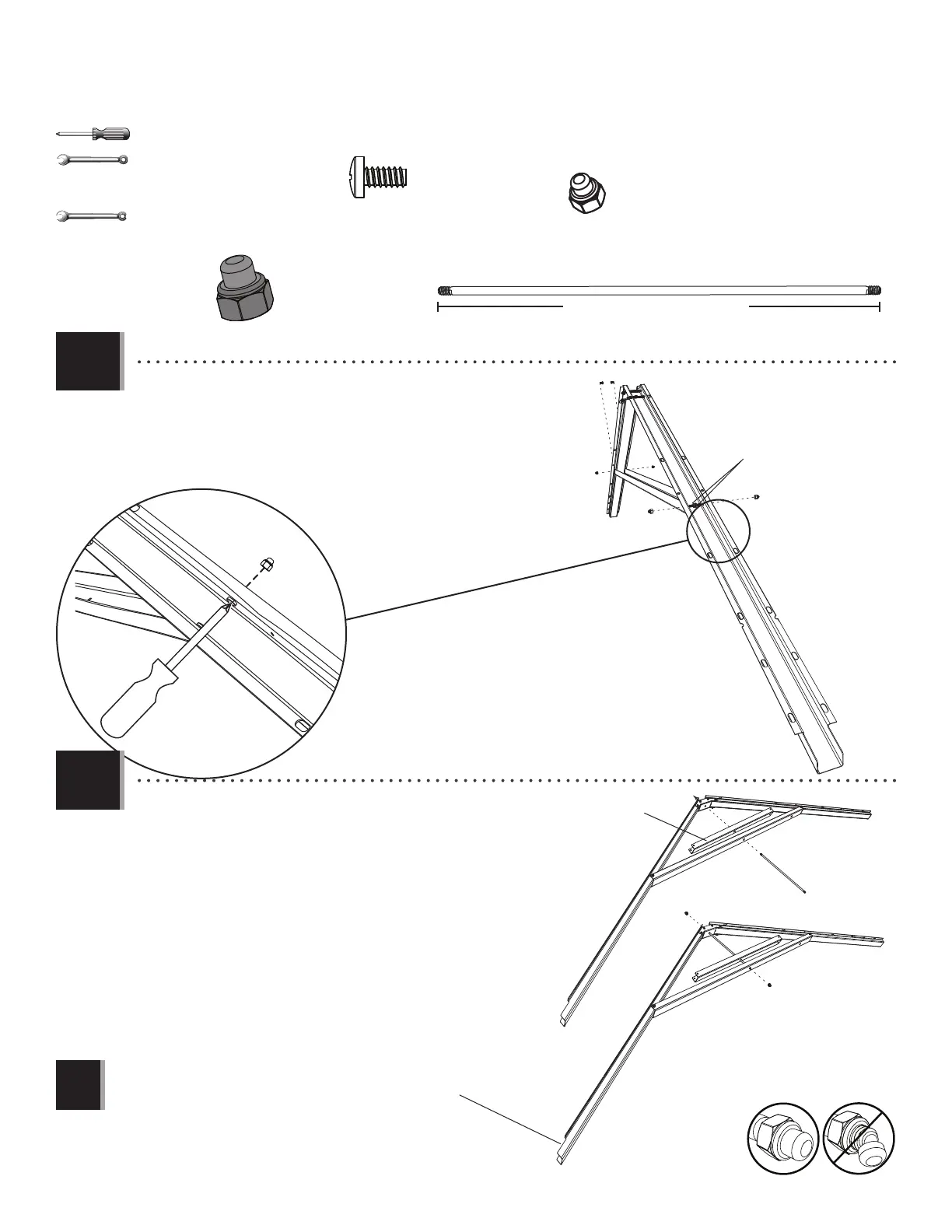

• Add a Short Truss Brace (BRD) and slide a Truss Rod (ADH) up
through the holes in the Long Truss Brace, the Short Truss
Brace and Connector. Secure with two Cap Nuts (ADJ). Repeat
the previous steps for a second Side Truss.
• Ajouter un support de la ferme court (BRD) et faire glisser
une tige fi letée (ADH) à travers les trous dans le support de la
ferme long, le support de la ferme court et le raccord. Bien
l’attacher à l’aide de deux écrous borgnes (ADJ). Répéter les
étapes précédentes pour une deuxième ferme latérale.
• Añadir un soporte de la cercha corto (BRD) y deslizar una
varilla roscada (ADH) por los agujeros en el soporte de la
cercha largo, el soporte de la cercha corto y el conector.
Sujetarla con dos tuercas ciegas (ADJ). Repetir los pasos
anteriores para una segunda cercha lateral.
ADJ
ADJ
ADH
• Note: This notched end will face the front of the shed.
• Remarque : Cette extrémité encochée fera face à la partie avant de l’abri.
• Nota: Este extremo muescado dará a la parte delantera de la caseta.
!
BRD
To Next Page
