Lifetime 60223 - Page 41

4141

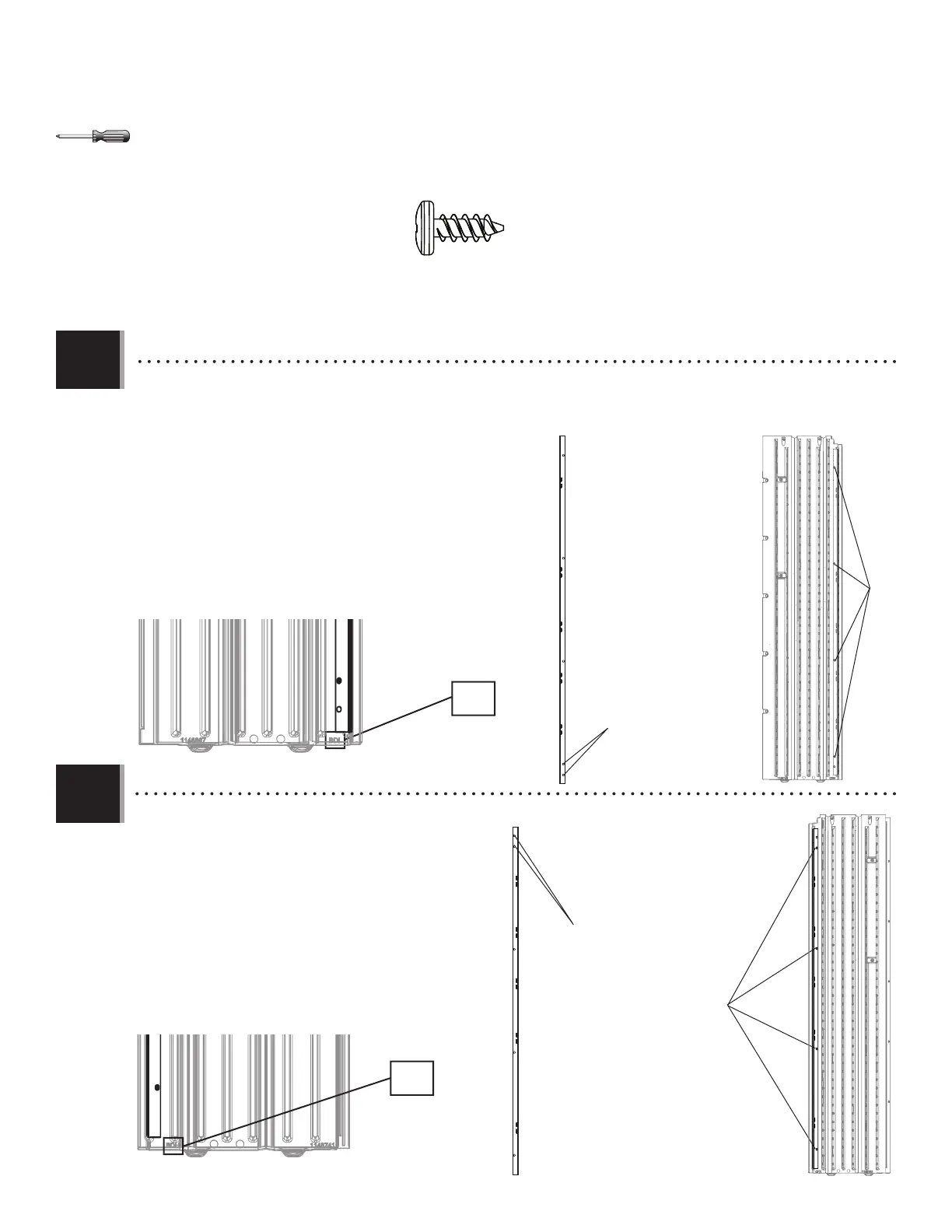

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
• Insert a Wall Channel (AFM) into the fi rst groove on the back of
the Right Narrow Wall Panel (CKN) as shown. Attach with just four
(4) Screws (ADZ).
• Insérer un support mural (AFM) dans la première rainure du
panneau mural étroit droit (CKN) comme illustré. Attacher-le à
l’aide de quatre (4) vis (ADZ) seulement.
• Insertar un soporte mural (AFM) en la primera ranura del panel
mural angosto derecho (CKN) como se muestra. Sujetarlo usando
sólo cuatro (4) tornillos (ADZ).
• Insert a Wall Channel (AFM) into the fi rst groove on the
back of the Left Narrow Wall Panel (CKK) as shown. Attach
with just four (4) Screws (ADZ).
• Insérer un support mural (AFM) dans la première rainure
du panneau mural étroit gauche (CKK) comme illustré.
Attacher-le à l’aide de quatre (4) vis (ADZ) seulement.
• Insertar un soporte mural (AFM) en la primera ranura
del panel mural angosto izquierdo (CKK) como se muestra.
Sujetarlo usando sólo cuatro (4) tornillos (ADZ).
7.2
7.3
AFM
ADZ
CKK
• The two holes go at the top.
• Les deux trous vont en haut.
• Los dos agujeros van hacia arriba.
CKN
CKK
AFM
ADZ
CKN
• The two holes go at the bottom.
• Les deux trous vont en bas.
• Los dos agujeros van hacia abajo.
ADZ (x8)
