TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
CXK (x8)
ADY (x4)
2.2
2.3
ETC (x4)
CXK (x4)
ETC (x4)
AFG

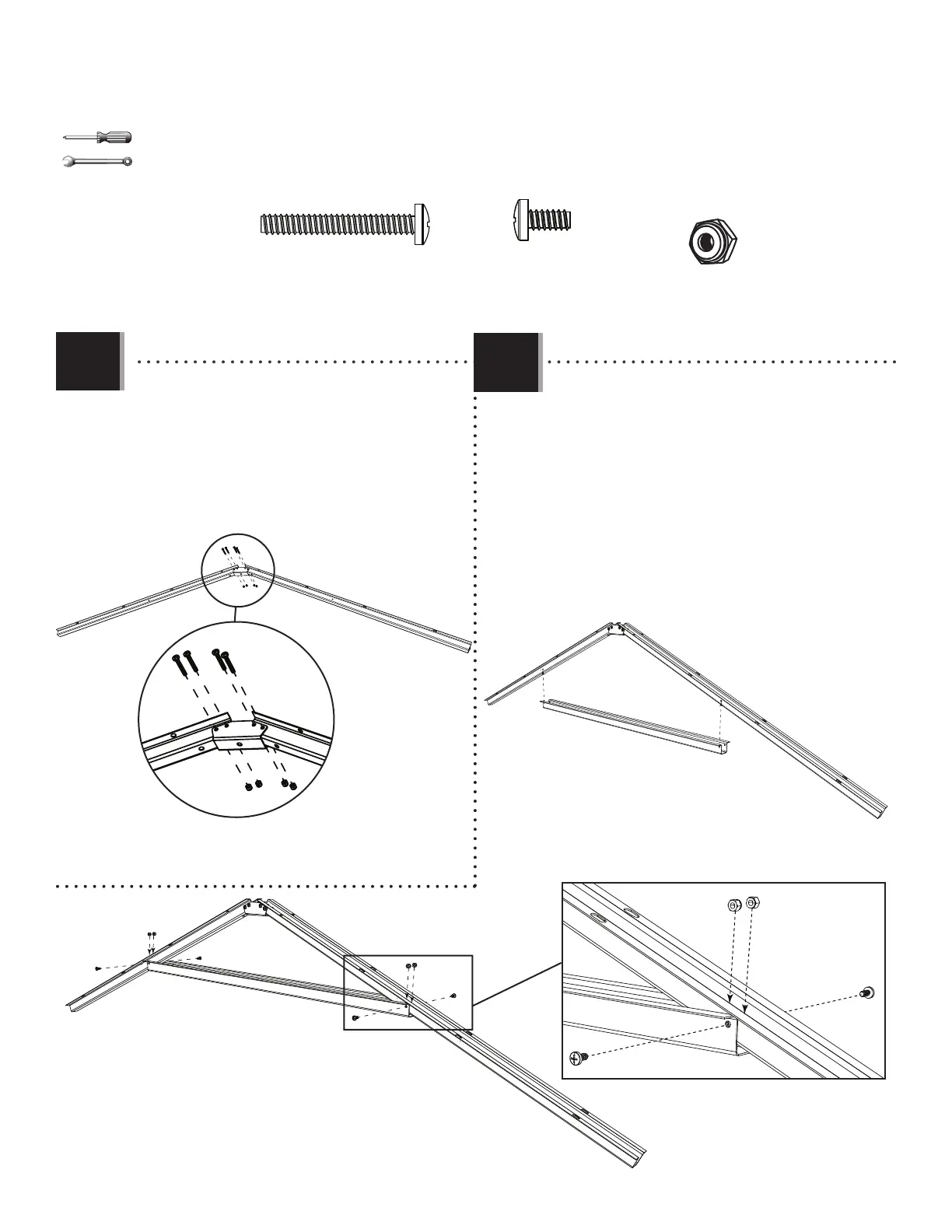

• Secure the connector to the truss gutter
channels using the hardware included.
• Attacher le connecteur aux canaux à l’aide de la
quincaillerie incluse.
• Sujetar el conector a los canales usando el
herraje incluido.
• Align the holes in a truss brace (AFG) with those in
the truss gutter channels. Attach the truss brace
to the truss gutter channels using the hardware
included.
• Aligner les trous dans le support de la ferme (AFG)
avec ceux des canaux de gouttière. Attacher
le support de ferme aux canaux à l’aide de la
quincaillerie incluse.
• Alinear los agujeros en el soporte de la cercha (AFG)
con ellos en los canalones de la cercha. Sujetar el
soporte de cercha a los canalones usando el herraje
incluido.
ADY
ADY
ADY
ADY
CXK (x2)
CXK (x2)
3/8 in/po
(≈10 mm)
