TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADJ (x8)
ADJ
ADJ
ADH
ADH (x4)
8 1/4”
8 1/4 in/po (20,96 cm)
2.4
2.5
• Repeat this section three times.
• Répéter cette section trois fois.
• Repetir esta sección tres veces
7/16 in/po
(≈11 mm) (x2)
3/8 in/po
(≈10 mm)

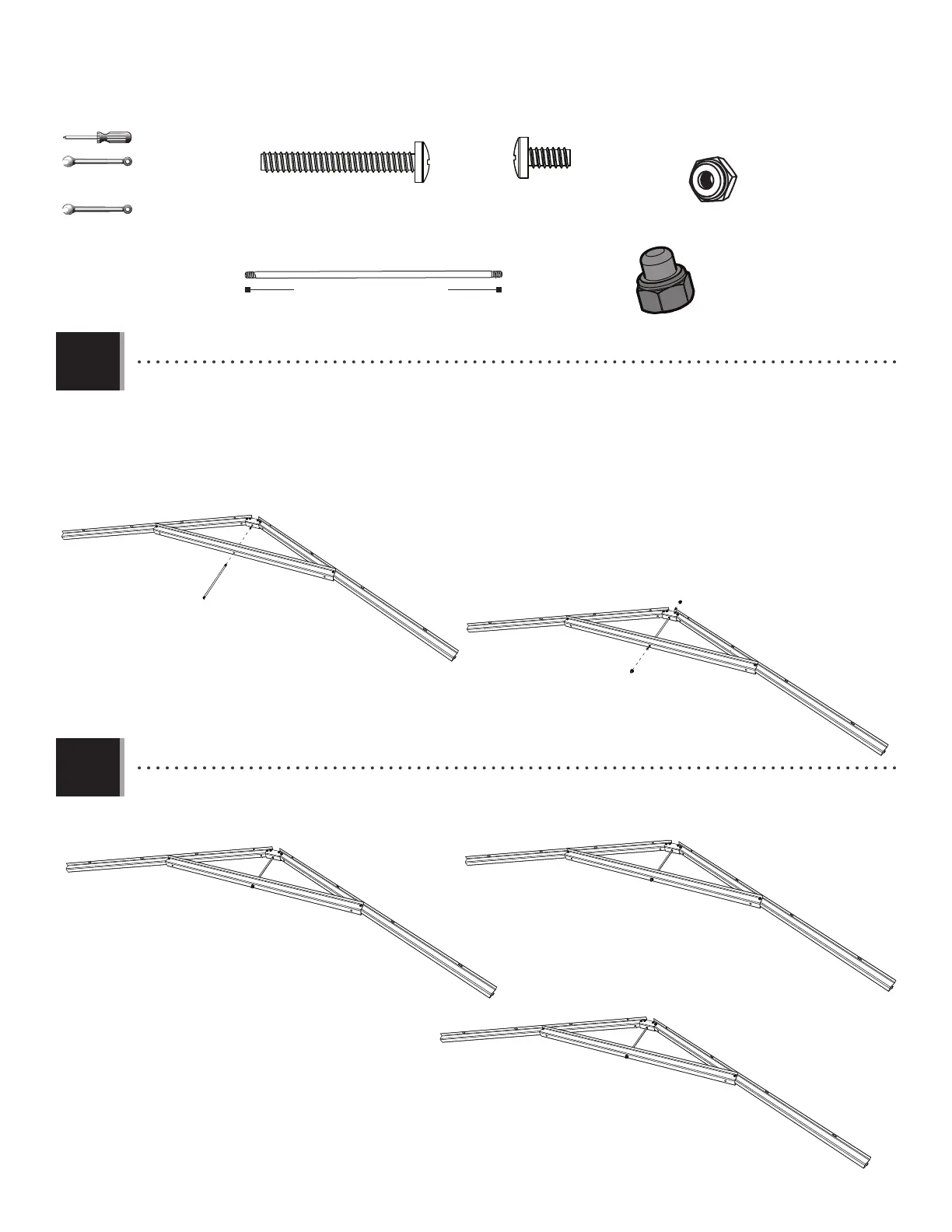

• Slide a truss rod (ADH) through the holes in the truss brace and connector. Secure with two cap nuts (ADJ). Lay the
truss fl at and tighten all hardware securely.
• Faire glisser un support de la ferme (ADH) à travers les trous dans le support et le connecteur. Bien l’attacher à l’aide
des écrous borgnes (ADJ). Bien serrer toute la quincaillerie.
• Deslizar un truss rod (ADH) por los agujeros en el soporte y el conector. Sujetarlo bien usando las tuercas ciegas (ADJ).
Apretar bien todo el herraje.
CXK (x24)
ADY (x12)
ETC (x12)
