Lifetime 60318 - Page 20

20

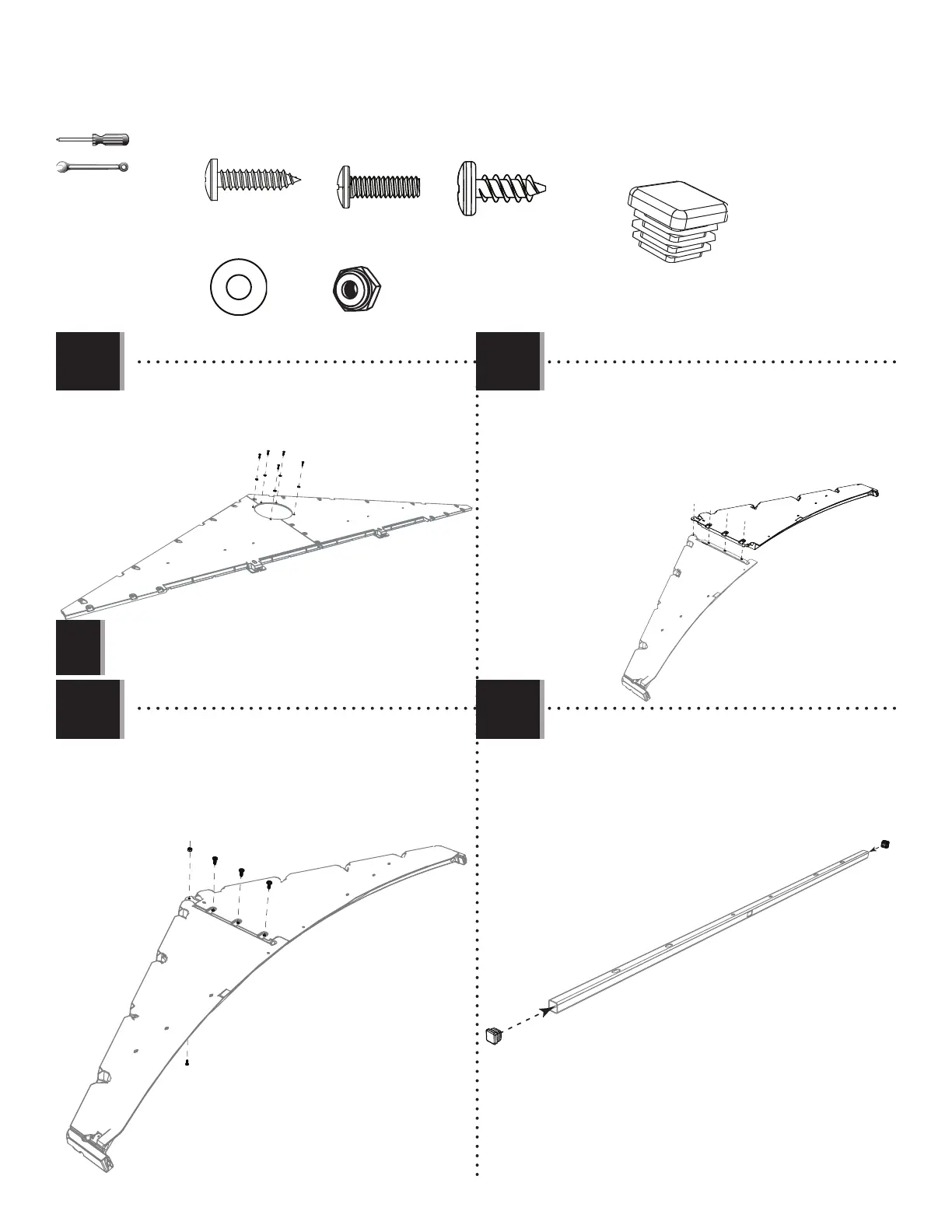

TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
ADW
AEE
FTN
FTM
AHS (x2)
AHS
AHS
FTW
• Secure with the hardware provided.
• Fixer les uns aux autres en utilisant la
quincaillerie incluse.
• Fijar los unos a los otros usando el herraje
incluido.
ADW (x5)
AEE (x5)
• Insert an End Cap (AHS) into each end of the Header
(FTW).
• Insérer un capuchon dans chaque extrémité du
linteau (FTW).
• Insertar un tapón (AHS) en los dos extremos del
dintel (FTW).
• Repeat the previous steps for the second Side Gable.
• Répéter les étapes précédentes pour le deuxième pignon latéral.
• Repetir los pasos anteriores para la segunda fachada lateral.
!
3.4
3.5
3.6 3.7
• Align the holes in the Left (FTM) and Right (FTN)
Rear Gable Halves.
• Aligner les trous dans les pignons gauche (FTM) et
droite (FTN).
• Alinear los agujeros en las fachadas traseras
izquierda (FTM) y derecha (FTN).
• Secure the two Gable Halves with three (3) Screws
(ADZ) and one (1) Screw (EYQ) and Nut (CXK).
• Attacher l’un à l’autre à l’aide de trois (3) vis (ADZ) et
une (1) vis (EYQ) et une écrou (CXK).
• Sujetar el uno al otro usando tres (3) tornillos (ADZ) y un
(1) tornillo (EYQ) y una tuerca (CXK).
EYQ (x1)
EYQ
ADZ
ADZ
ADZ
CXK
CXK (x1)
ADZ (x3)
10 mm
