21

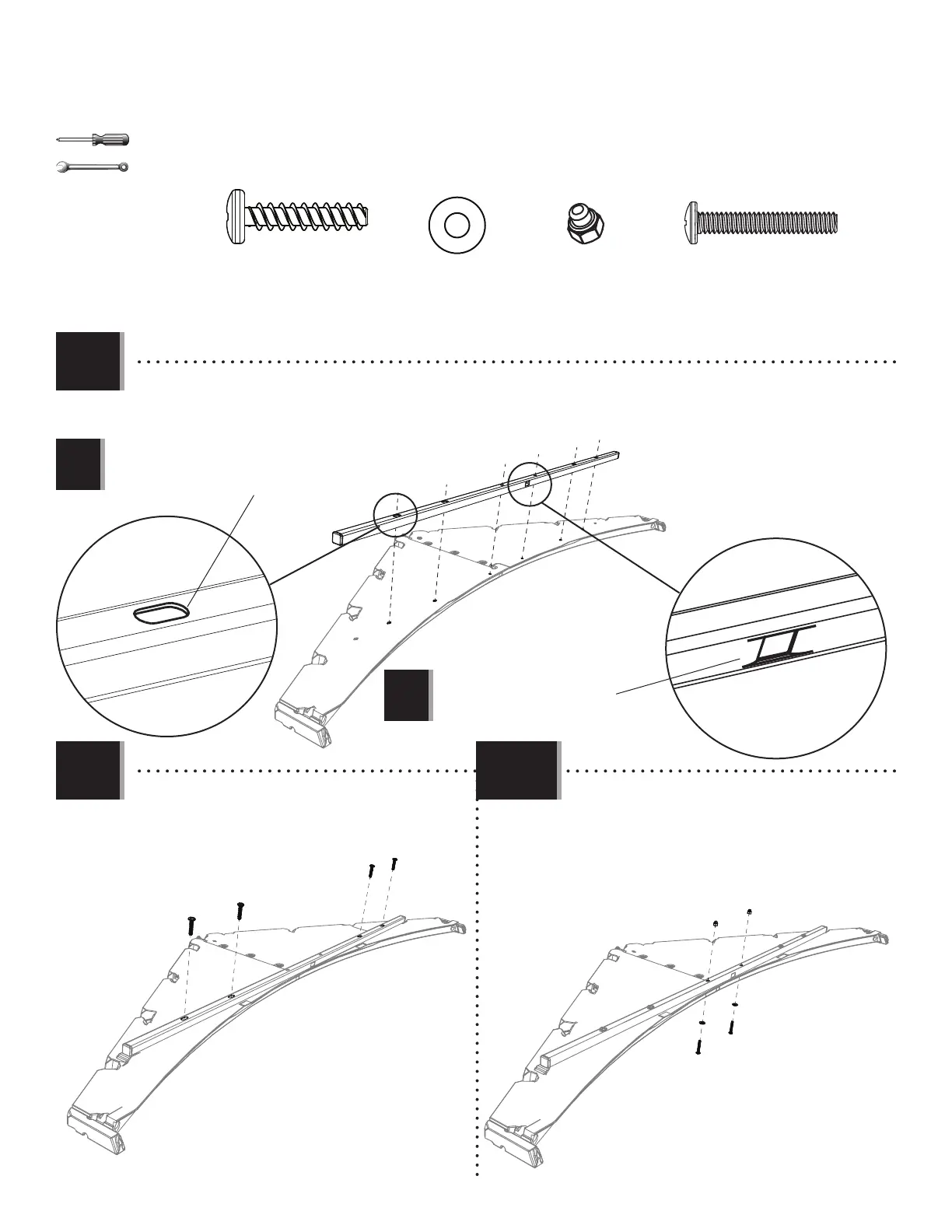

TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.8
• Secure with four (4) Screws (ADV).
• Fixer avec quatre (4) vis (ADV).
• Fijar con cuatro (4) tornillos (ADV).
• Secure with two (2) Screws (EYR), two (2) Washers
(AEE), and two (2) Nuts (ADK).
• Fixer avec deux (2) vis (EYR), deux (2) rondelles
(AEE), et deux (2) écrous (ADK).
• Fijar con dos (2) tornillos (EYR), dos (2) rondanas
(AEE), y dos (2) tuercas (ADK).
• Align the holes in the Header with those in the Entry Gable.
• Aligner les trous dans le linteau avec ceux du pignon d’entrée.
• Alinear los agujeros en el dintel con ellos en la fachada de entrada.
ADV
ADV
• The fl at holes face away from the Gable.
• Les trous plats doivent être face à l’écart du pignon.
• Los agujeros planos dan hacia afuera.
• The dented hole faces downward.
• Orienter le trou fendu vers le bas.
• Orientar el agujero abollado hacia abajo.
!
!
3.9
3.10
ADV (x4)
AEE (x2)
ADK (x2)
EYR (x2)
AEE
AEE
EYR
EYR
ADK
ADK
10 mm
To Next Page
