41
TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

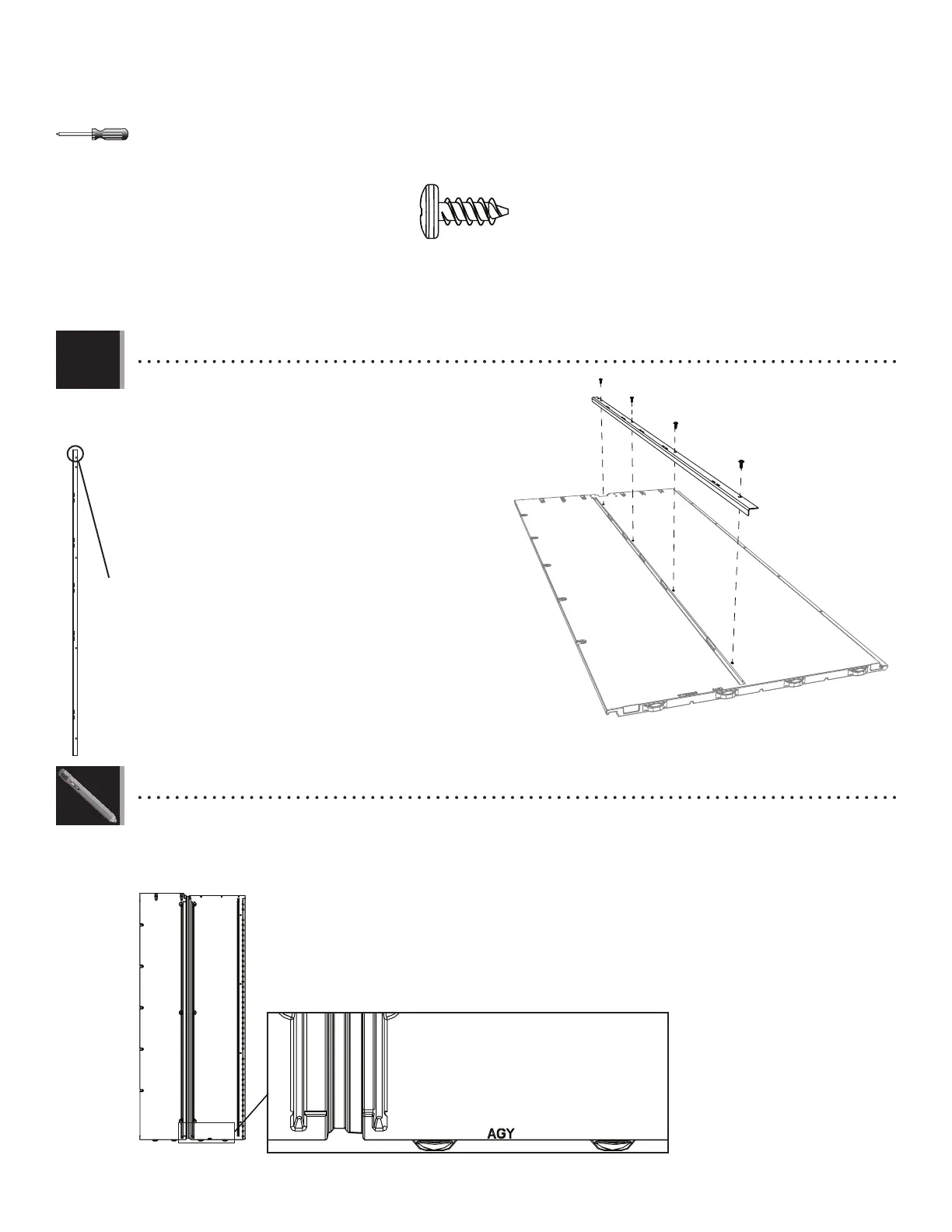

• Secure a Wall Support Channel (AFM) just to the left of the center
groove of each of the seven (7) Wall Panels (AHD) using four (4)
Screws (ADZ) for each.
• Attacher un canal de support (AFM) juste à droite de la rainure
centrale de chaque des sept (7) panneaux muraux (AHD) à l’aide
de quatre (4) vis (ADZ) chacun.
• Sujetar un canal de soporte (AFM) justo a la
derecha de la ranura central de cada de los
siete (7) paneles murales (AHD) usando cuatro (4)
tornillos (ADZ) cada uno.
• No Screw in top hole.
• Aucune vis dans le
trou supérieur.
• Ningún Tornillo en el
agujero superior.
• Top End
• Extrémité
supérieure
• Extremo superior
7.2
AFM
AHD
ADZ
ADZ
ADZ
ADZ
Bottom / Partie inférieure / Parte inferior
ADZ (x28)
• Note: Each Corner Wall Panel has a three-letter ID, AGL, AGN, AGW, or AGY, located near the bottom edge of the Panel.
• Note : Il y a une ID de trois lettres sur chaque panneau mural angulair, AGL, AGN, AGW, ou AGY, qui est située le long du bord inférieur du
panneau.
• Nota: Hay una ID de tres letras en cada panel mural angular, AGL, AGN, AGW, o AGY, ubicada a lo largo del borde superior o inferior del panel.
AGY (x1)
To Next Page
