Lifetime 60318 - Page 43

43
TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
7.5
7.6

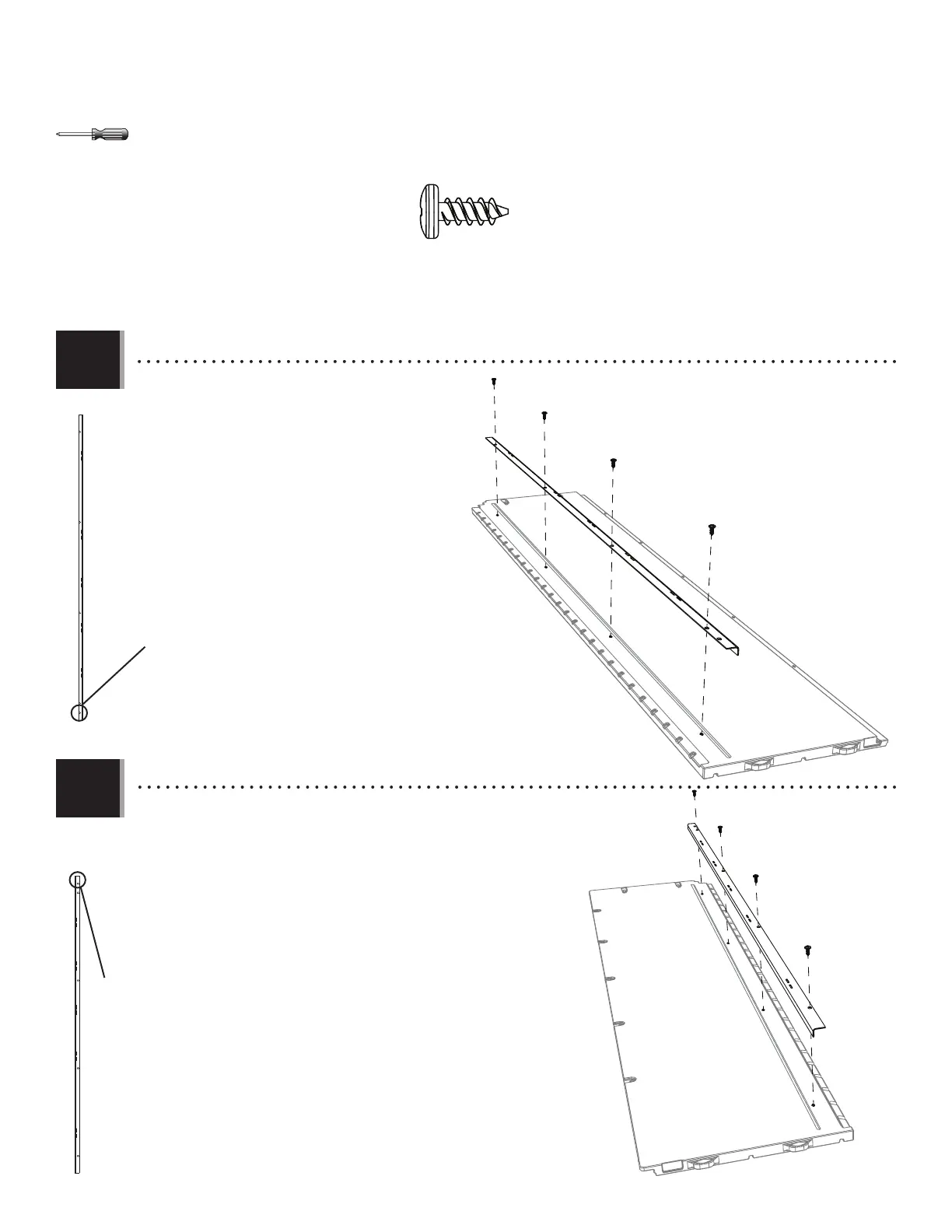

• Secure a Wall Support Channel (AFM) to the Left
Narrow Wall Panel (CKK) using four (4) Screws (ADZ).
The end with two holes goes at the bottom.
• Attacher un canal de support (AFM) au panneau
mural étroit gauche (CKK) à l’aide de quatre (4) vis
(ADZ). L’extrémité avec deux trous va en bas.
• Sujetar un canal de soporte (AFM) al panel mural
angosto izquierdo (CKK) usando cuatro (4) tornillos
(ADZ). El extremo con dos agujeros va hacia abajo.
• Secure a Wall Support Channel (AFM) to the Right Narrow Wall Panel
(CKN) using four (4) Screws (ADZ). The end with two holes goes at the top.
• Attacher un canal de support (AFM) au panneau mural étroit droit (CKN) à
l’aide de quatre (4) vis (ADZ). L’extrémité avec deux trous va en haut.
• Sujetar un canal de soporte (AFM) al panel mural angosto derecho (CKN)
usando cuatro (4) tornillos (ADZ). El extremo con dos agujeros va hacia
arriba.
AFM
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
CKK
ADZ (x8)
• No Screw in top hole.
• Ningún Tornillo en el
agujero superior.
• Aucune vis dans le
trou supérieur.
• Top End
• Extrémité
supérieure
• Extremo superior
AFM
CKN
• No Screw in bottom hole.
• Aucune vis dans le trou
inférieur.
• Ningún tornillo en el
agujero inferior.
• Bottom End
• Extrémité inférieure
• Extremo inferior
