15
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
11 9/16 in/po (≈29,4 cm)
ADJ (x4)
ADJ
ADJ
ADH (x2)
ADH
!
!
2.5
7/16 in/po (x2)
(≈11 mm) (x2)
• Note: Repeat the previous steps for a second Side Truss.
• Remarque : Répéter les étapes précédentes pour une deuxième
ferme latérale.
• Nota: Repetir los pasos anteriores para una segunda cercha
lateral.
• Note: This notched end will face the front of the shed.
• Remarque : Cette extrémité encochée fera face à la partie avant
de l’abri.
• Nota: Este extremo muescado dará a la parte delantera de la
caseta.

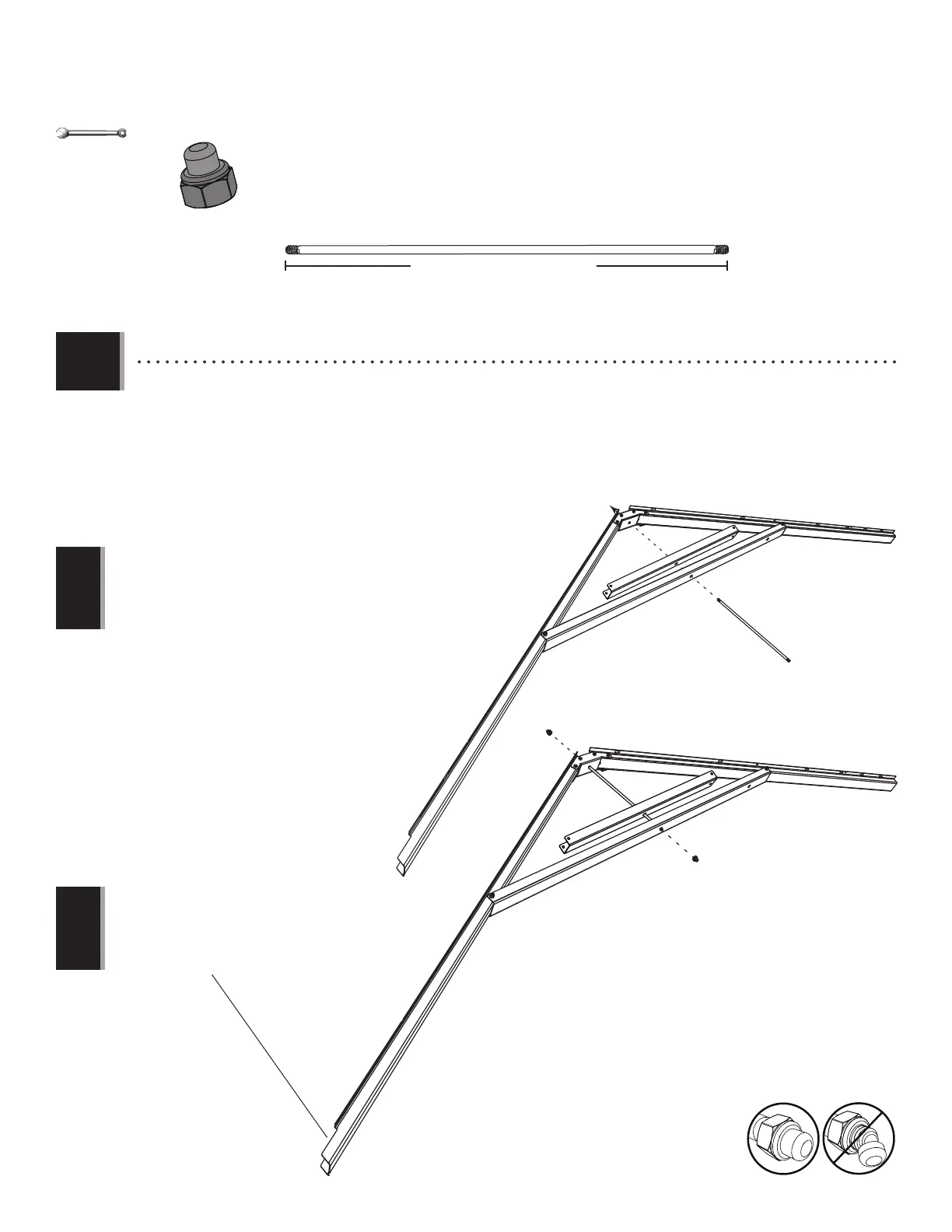

• Slide a Truss Rod (ADH) through the holes in the Large Truss Brace, Small Truss Brace (BRD), and Connector. Secure
with two Cap Nuts (ADJ).
• Glissez une Tige (ADH) à travers les trous dans le Grand Support, le Petit Support (BRD), et le Raccord. Attachez-la
bien à l’aide de deux Écrous à chape (ADJ).
• Deslice una Varilla (ADH) a través de los agujeros en el Soporte grande, el Soporte pequeño (BRD), y el Conector.
Sujétela con dos Tuercas ciegas (ADJ).
BRD
BRD
