Lifetime 60334 - Assembly; Side Trusses

13
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

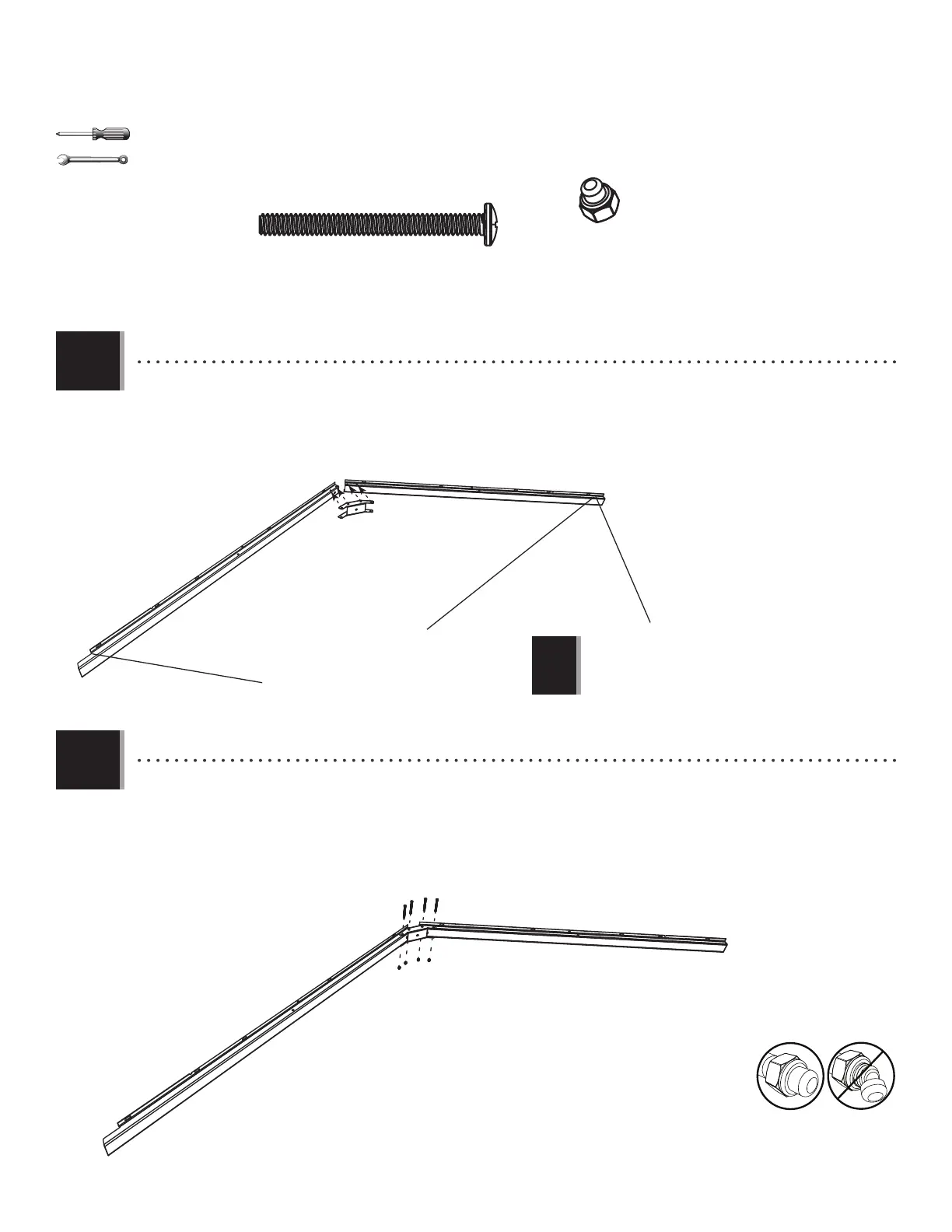

2.1
AIP
DSR
DSQ
• Attach a Connector (AIP) to the end of two Truss Gutter Channels (DSQ & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSQ et DSR) comme indiqué.
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSQ y DRS) como se muestra.
• Notch
• Encoche
• Muesca
• No Notch
• Sans encoche
• Sin muesca
SIDE TRUSSES (x2) / FERMES LATÉRLES (x2) / CERCHAS LATERALES (x2)
• Note: Channel (DSR) has no notch at the end.
• Remarque : Le canal (DSR) n’a pas d’encoche à l’extrémité.
• Nota: El canalón (DSR) no tiene una muesca al extremo.
!
ADK (x4)
DTK (x4)
• Attach a Connector (AIP) to the end of the Truss Gutter Channels (DSQ & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSQ et DSR) comme indiqué.
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSQ y DSR) como se muestra.
2.2
ADK (x8)
DTK (x8)
3/8 in/po
(≈10 mm)
