16
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
AIP
DSR
DSM
DTK (x4)
ADK (x4)
ADK (x4)
DTK (x4)
!
2.6
2.7
3/8 in/po (x2)
(≈10 mm) (x2)

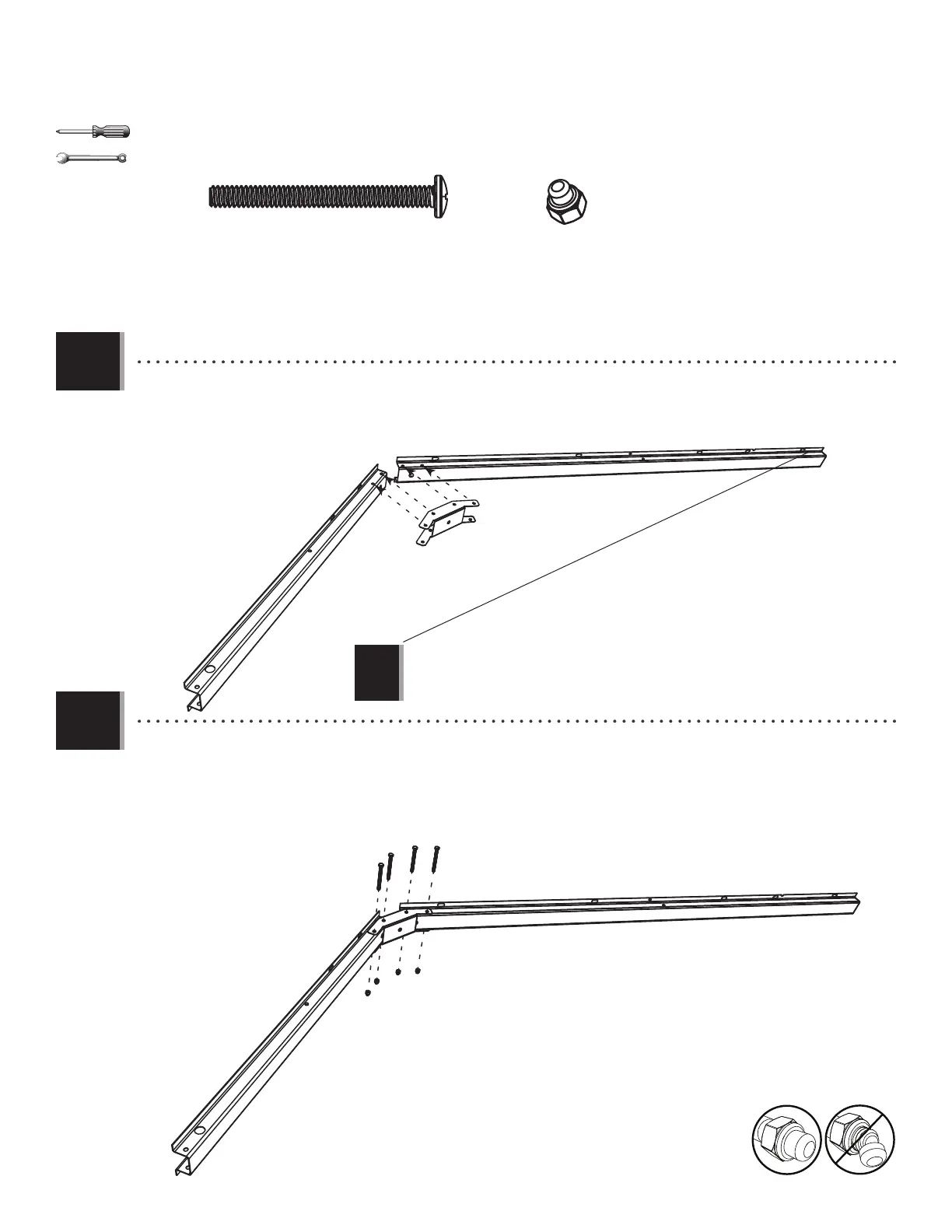

• Attach a Connector (AIP) to the end of two Truss Gutter Channels (DSM & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSM et DSR) comme indiqué.
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSM y DRS) como se muestra.
• Attach a Connector (AIP) to the end of two Truss Gutter Channels (DSQ) using the hardware provided. Do not overtighten
the Cap Nuts (ADK).
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSQ) à l’aide de la quincaillerie incluse. Ne pas trop
serrer les écrous borgnes (ADK).
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSQ) usando el herraje incluido. No apretar
demasiado las tuercas ciegas (ADK).
CENTER TRUSS (x1) / CERCHA CENTRAL (x1) / FERME CENTRALE (x1)
• Note: Channel (DSR) has no notch at the end.
• Remarque : Le canal (DSR) n’a pas d’encoche à l’extrémité.
• Nota: El canalón (DSR) no tiene una muesca al extremo.
To Next Page
