X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
9.16

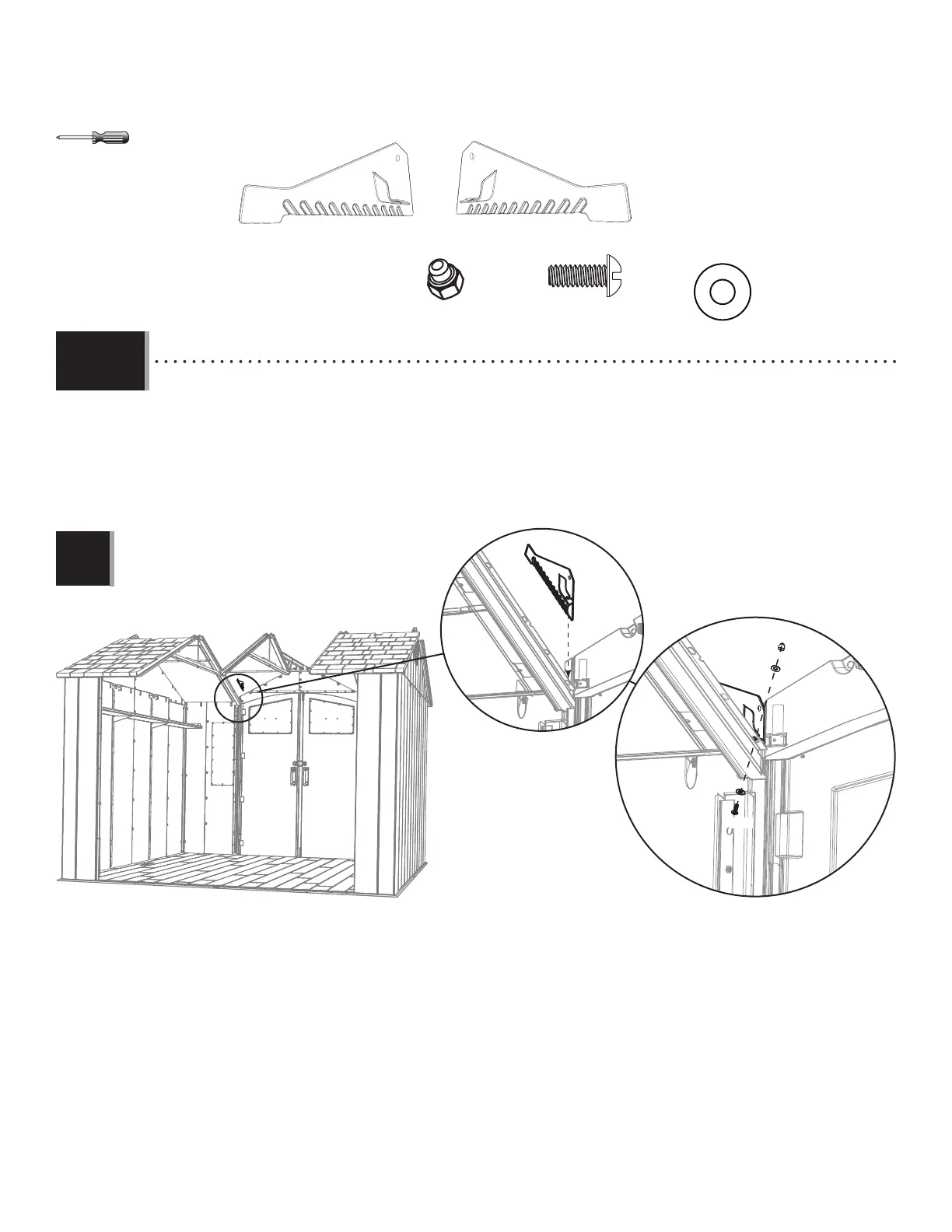

• Insert the Right Drainage Plate (ECS) into the Right Lateral Truss, and align the notch in the Plate with the fi rst hole
in the Truss as shown. Secure with the hardware provided. Only tighten by hand for now.
• Insérer la plaque de drainage droite (ECS) dans la ferme latérale droite, et aligner l’encoche dans la plaque avec la
premier trous dans la ferme comme indiqué. Bien la fi xer à la ferme à l’aide de la quincaillerie incluse. Ne serrer
qu’à la main en ce moment.
• Insertar la placa derecha para el drenaje (ECS) dentro de la cercha lateral derecho, y alinear la muesca en la placa
con el primer agujero en la cercha. Fijarla a la cercha usando el herraje incluido. Apretar sólo a mano en este
momento.
ECS
ADK
AEE
AEE
Note: Repeat this step for the Left Drainage Plate (ECR).
Remarque : Répéter cette étape pour la plaque de drainage gauche (ECR).
Nota: Repetir este paso para la placa izquierda para el drenaje (ECR).
!
BZA
ECS (x1)
ECR (x1)
ADK (x2)
BZA (x2)
AEE (x4)
