TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
3/8 in/po
(≈10 mm)
2.5
ADJ (x86)
ADH (x4)
7/16 in/po
(≈11 mm) (x2)

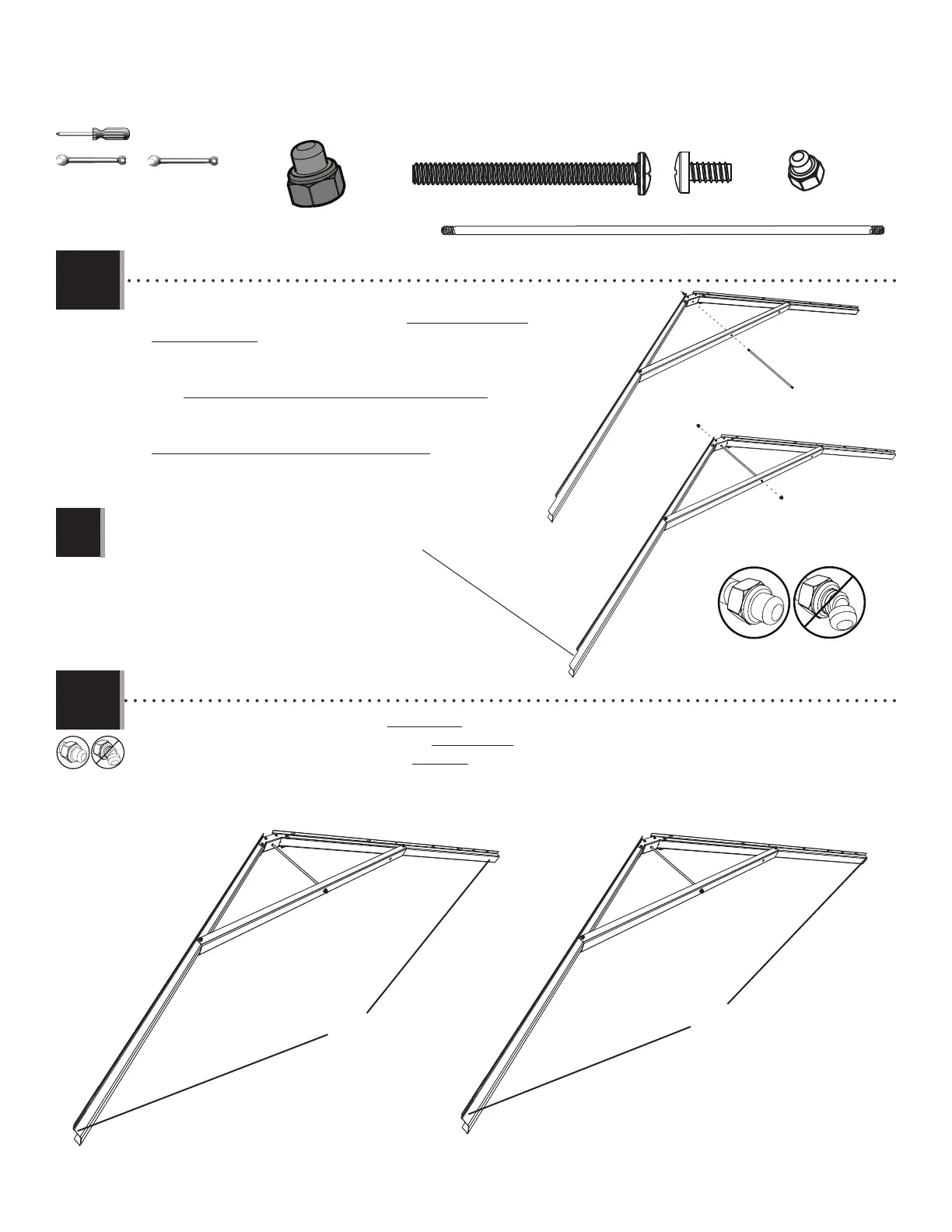

• Slide a truss rod (ADH) through the holes in the brace and
connector. Secure with two cap nuts (ADJ). Repeat the previous steps
for a second side truss.
• Faire glisser une tige (ADH) à travers les trous dans le support
et le raccord. L’attacher bien à l’aide de deux écrous à chape
(ADJ). Répéter les étapes précédentes pour une deuxième ferme latérale.
• Deslizar una varilla (ADH) a través de los agujeros en el
soporte y el conector. Sujetarla con dos tuercas ciegas (ADJ).
Repetir los pasos anteriores para una segunda cercha lateral.
ADJ
ADJ
ADH
• This notched end will face the front of the shed.
• Cette extrémité encochée fera face à la partie avant de l’abri.
• Este extremo muescado dará a la parte delantera de la caseta.
!
• Repeat the previous steps for two truss assemblies without notches on both ends.
• Répéter les étapes précédentes pour ensembler deux fermes sans les encoches aux deux extrémités.
• Repetir los pasos anteriores para ensamblar dos cerchas sin muescas a los dos extremos.
2.6
DSR
DSR
DSR
DSR
Without notch
Sans encoche
Sin muesca
Without notch
Sans encoche
Sin muesca
ADY (x12)
ADK (x24)
DTK (x12)
