15
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

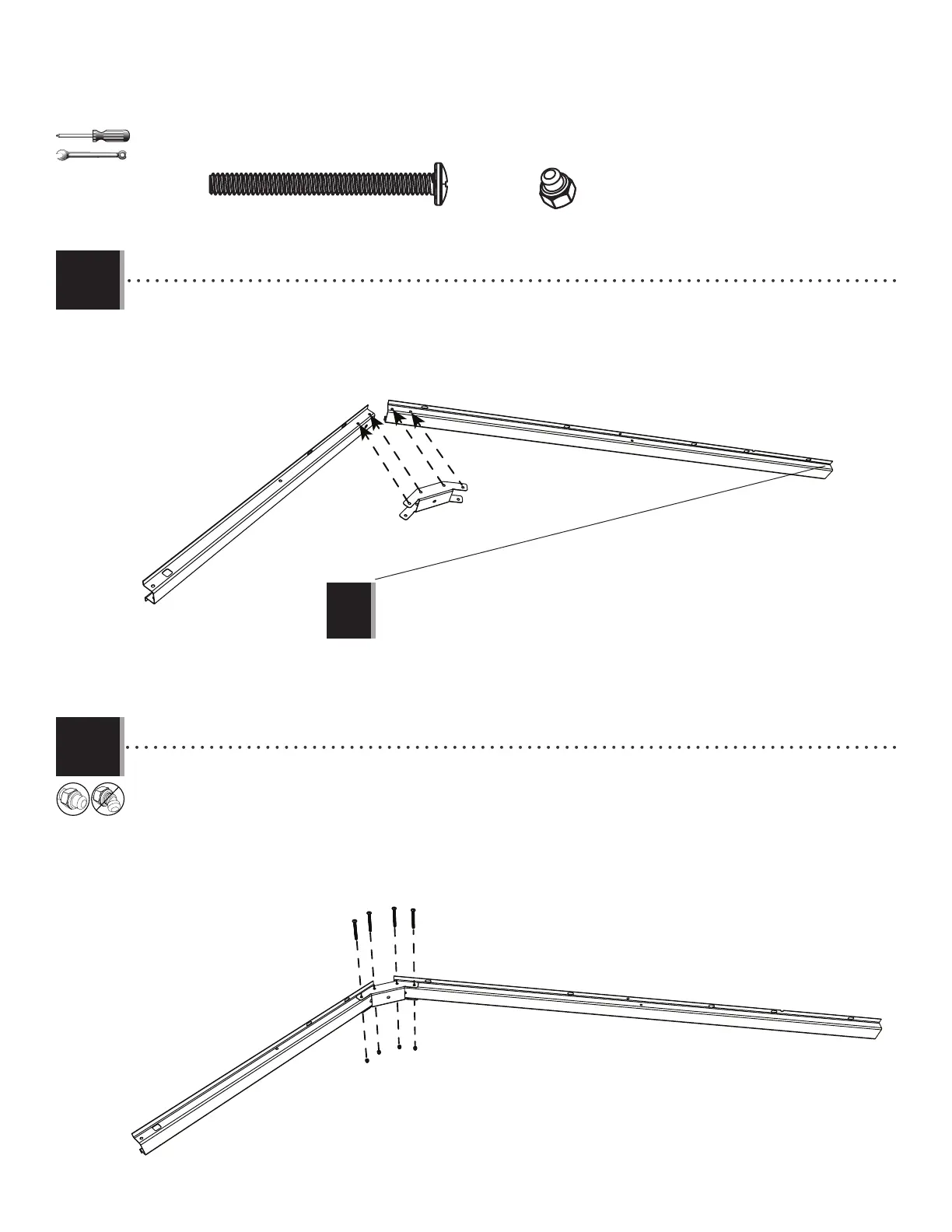

• Attach a connector (AIP) to the end of two truss gutter channels (DSM & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSM et DSR) comme indiqué.
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSM y DSR) como se indica.
CENTER TRUSS (x1) / FERME CENTRALE (x1) / ARMAZÓN CENTRAL (x1)
• Channel (DSR) has no notch at the end.
• Le canal (DSR) n’a pas d’encoche à l’extrémité.
• El canalón (DSR) no tiene una muesca al extremo.
!
2.7
AIP
DSR
DSM
• Attach a connector (AIP) to the end of two truss gutter channels using the hardware provided. Do not overtighten the cap nuts
(ADK).
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière à l’aide de la quincaillerie incluse. Ne pas trop serrer les
écrous à chape (ADK).
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha usando el herraje indicado. No apretar demasiado
las tuercas ciegas (ADK).
ADK (x4)
DSR
DSM
2.8
DTK (x4)
ADK (x4)
DTK (x4)
3/8 in/po
(≈10 mm) (x2)
