Lifetime 60455 - Truss Assembly; Ensamblaje de las Cerchas

15

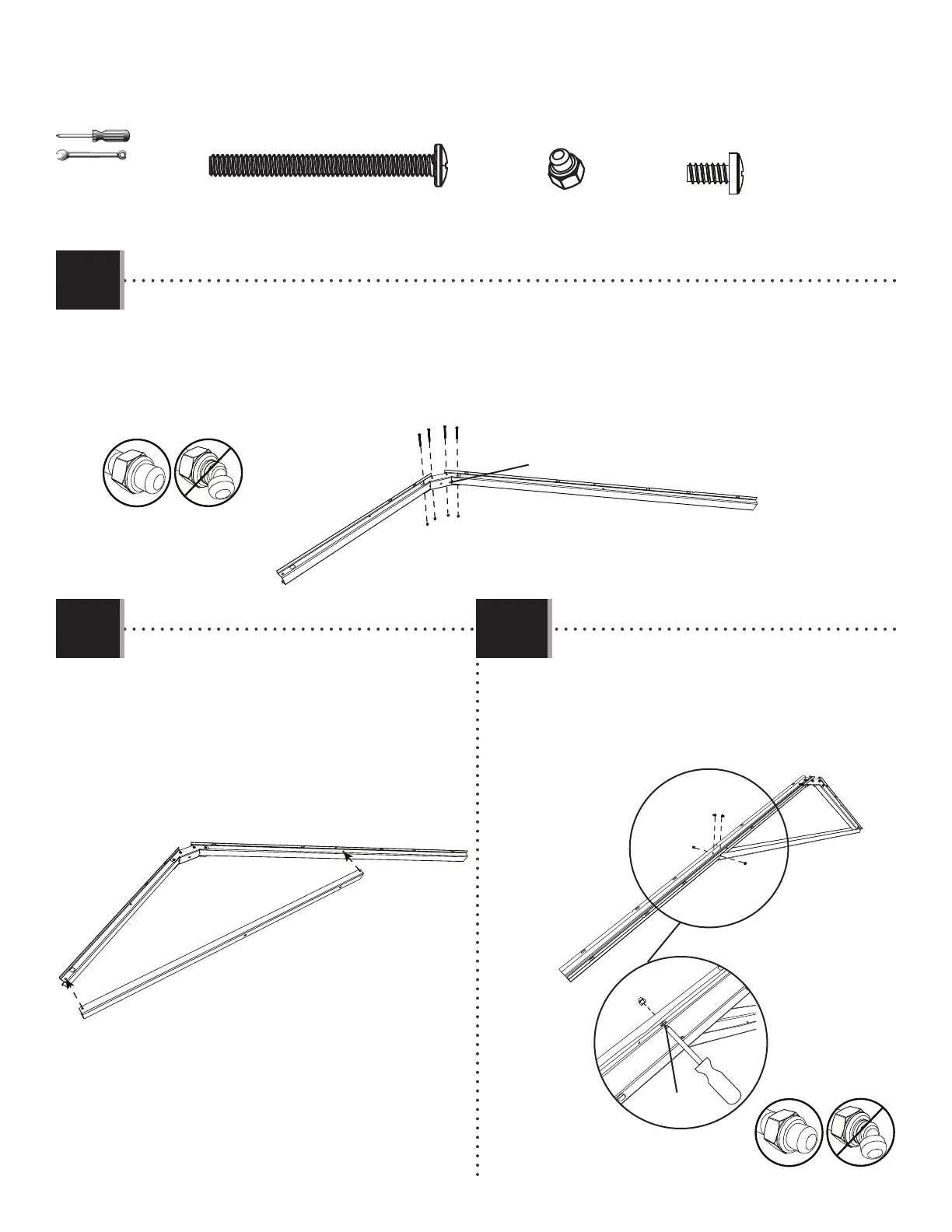

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
• Attach a connector (AIP) to the end of two truss gutter channels using the hardware provided. Do not overtighten the cap nuts
(ADK).
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière à l’aide de la quincaillerie incluse. Ne pas trop serrer les
écrous à chape (ADK).
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha usando el herraje indicado. No apretar demasiado las
tuercas ciegas (ADK).
ADK (x4)
ADK (x6)
DTK (x4)
DSR
DSM
3/8 in/po
(≈10 mm) (x2)
2.8
2.9
2.10
AFG
• Slide a truss brace (AFG) onto the truss gutter channels
as shown.
• Faire glisser un support de la ferme (AFG) sur les cannaux
de gouttière comme indiqué.
• Deslizar un soporte de la cercha (AFG) sobre los
canalones de la cercha como se indica.
ADK
ADY
• Attatch the truss brace using the hardware
provided. Do not overtighten.
• Attacher le support de la ferme à l’aide de la
quincaillerie incluse. Ne pas serrer excessivement.
• Sujetar el soporte de la cercha usando el herraje
indicado. No apretar demasiado.
ADY (x2)
DTK (x4)
ADK
ADK
ADY (x2)
AIP
