32
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
4.5
4.6
BYS
BYR

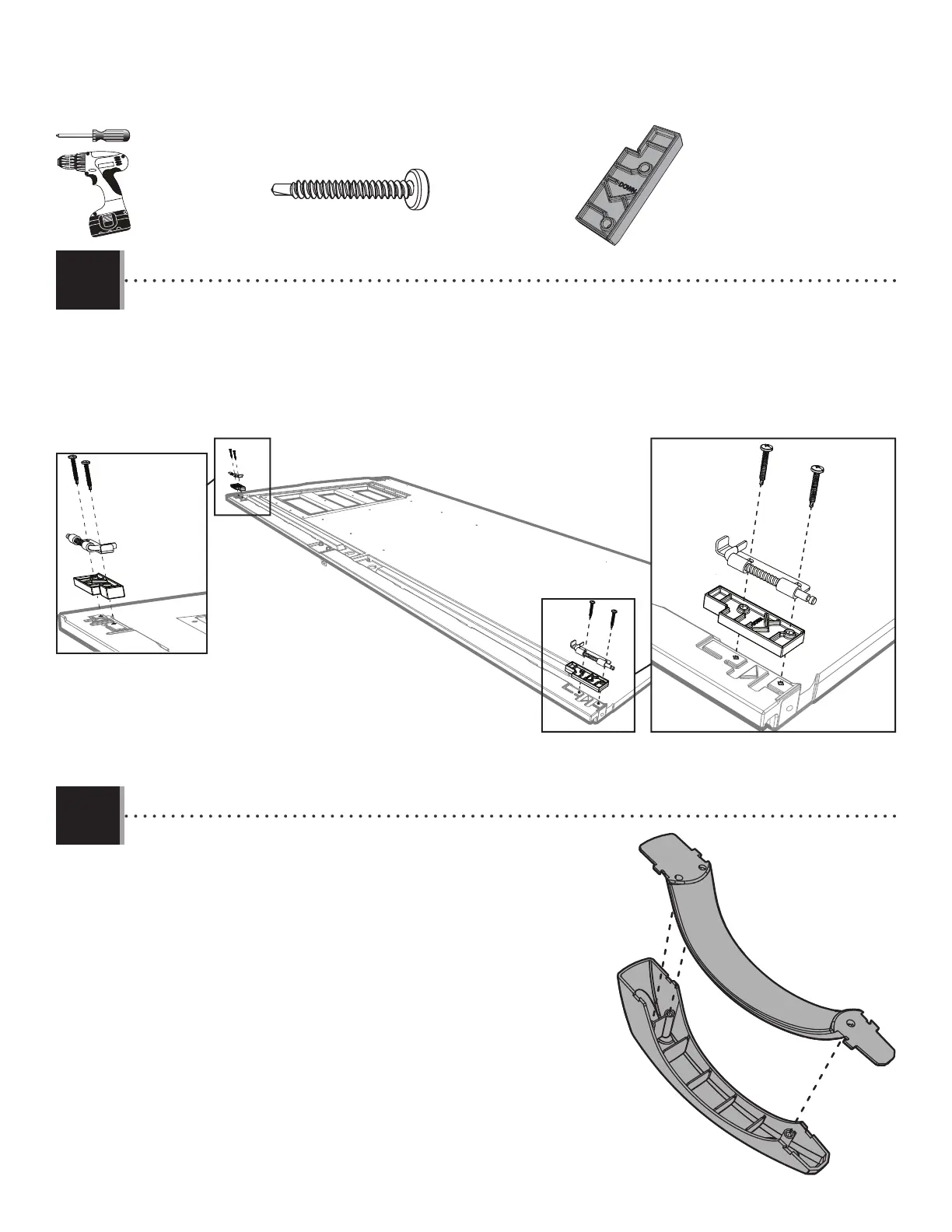

• Attach the two handle pieces (BYR & BYS) together as shown.
• Joindre les deux pièces de la poignée (BYR et BYS) comme illustré.
• Conectar las dos piezas del picaporte (BYR y BYS) como se muestra.
• Attach the locks (DGS & DGR) and spacers (ENP) to the top and bottom of the left door. If the pins in the locks do not move freely, loosen the
screws (ENO) just a little.
• Attacher les verrous (DGS et DGR) et les pièces d’écartement (ENP) à la partie supérieure et inférieure à la porte gauche. Si les
verrous ne se déplacent pas librement, deserrer les vis (ENO) un pétit peu.
• Sujetar los pasadores (DGS y DGR) y los espaciadores (ENP) al tope y al fondo de la puerta izquierda. Si los pasadores no se mueven
libremente, afl ojar los tornillos (ENP) un poquito.
ENP (x2)
ENO (x4)
DGR
ENO
ENO
ENO
DGS
ENP
ENP
To Next Page
