TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
AHH
7.8
7.9

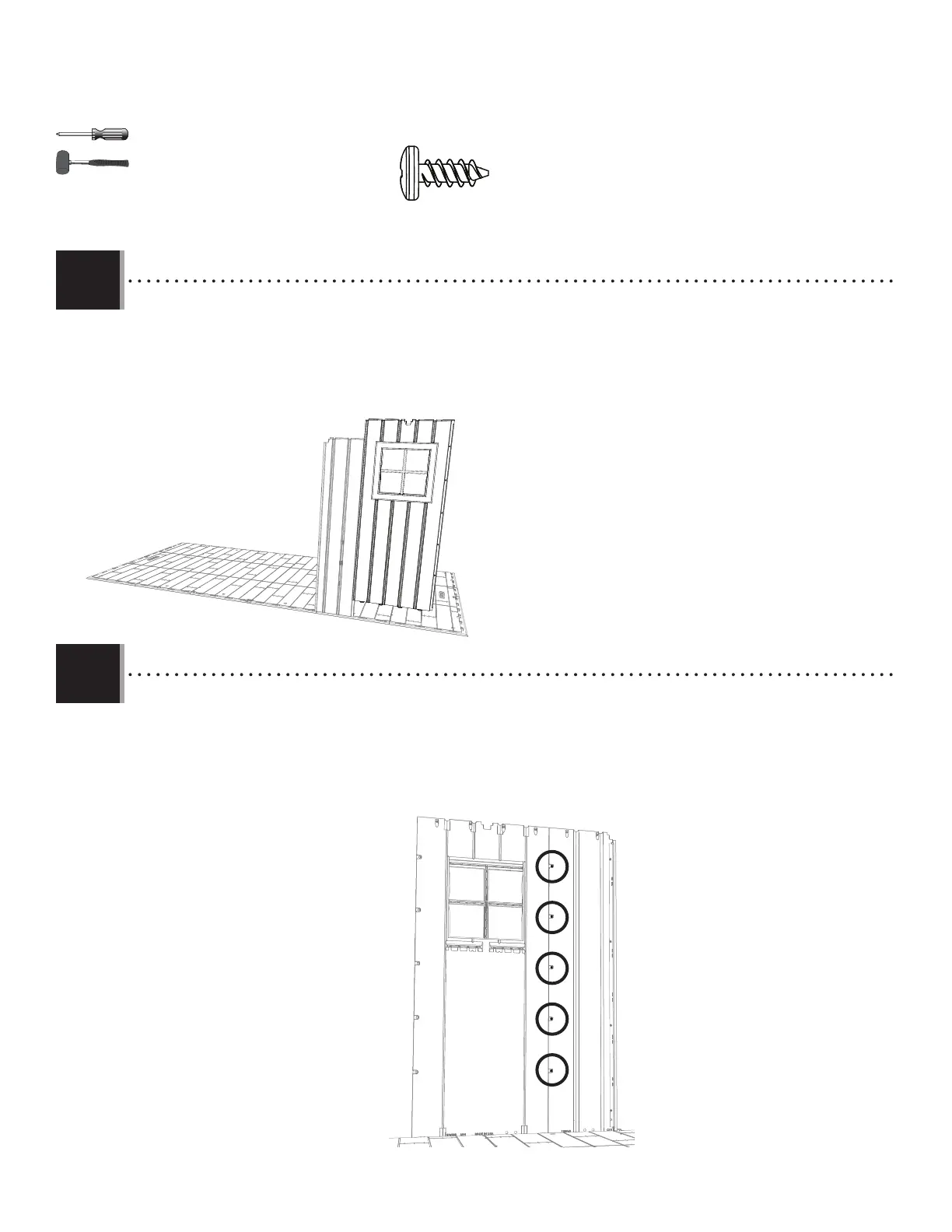

• Secure the two panels together using fi ve (5) screws (ADZ). Do not overtighten the screws. The attachment points may have a thin membrane
that the screws will puncture.
• Attachez bien les deux panneaux l’un à l’autre à l’aide de cinq (5) vis (ADZ). Ne serrez pas excessivement les vis. Les points de
fi xation peuvent avoir une fi ne membrane que les vis perceront.
• Sujete los dos paneles el uno al otro usando cinco (5) tornillos (ADZ). No apriete demasiado los tornillos. Los puntos de fi jación pueden
tener una membrana delgada que los tornillos perforarán.
• Insert the four tabs at the bottom of the window wall panel (AHH) into the 3rd–6th slots from the right along the front
edge of the fl oor. Slide the panel up against the narrow wall panel.
• Insérez les quatre languettes au bord inférieur du panneau mural étroit (CKK) dans les 3e – 6e rainures du coin droit le
long du bord avant du plancher. Glissez le panneau contre le panneau mural étroit.
• Introduzca las cuatro lengüetas al borde inferior del panel mural para la venanta (CKK) en las 3ª–6ª ranuras de la esquina
derecha a lo largo del borde delantero del piso. Deslice el Panel contra el panel mural angosto.
