TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.2

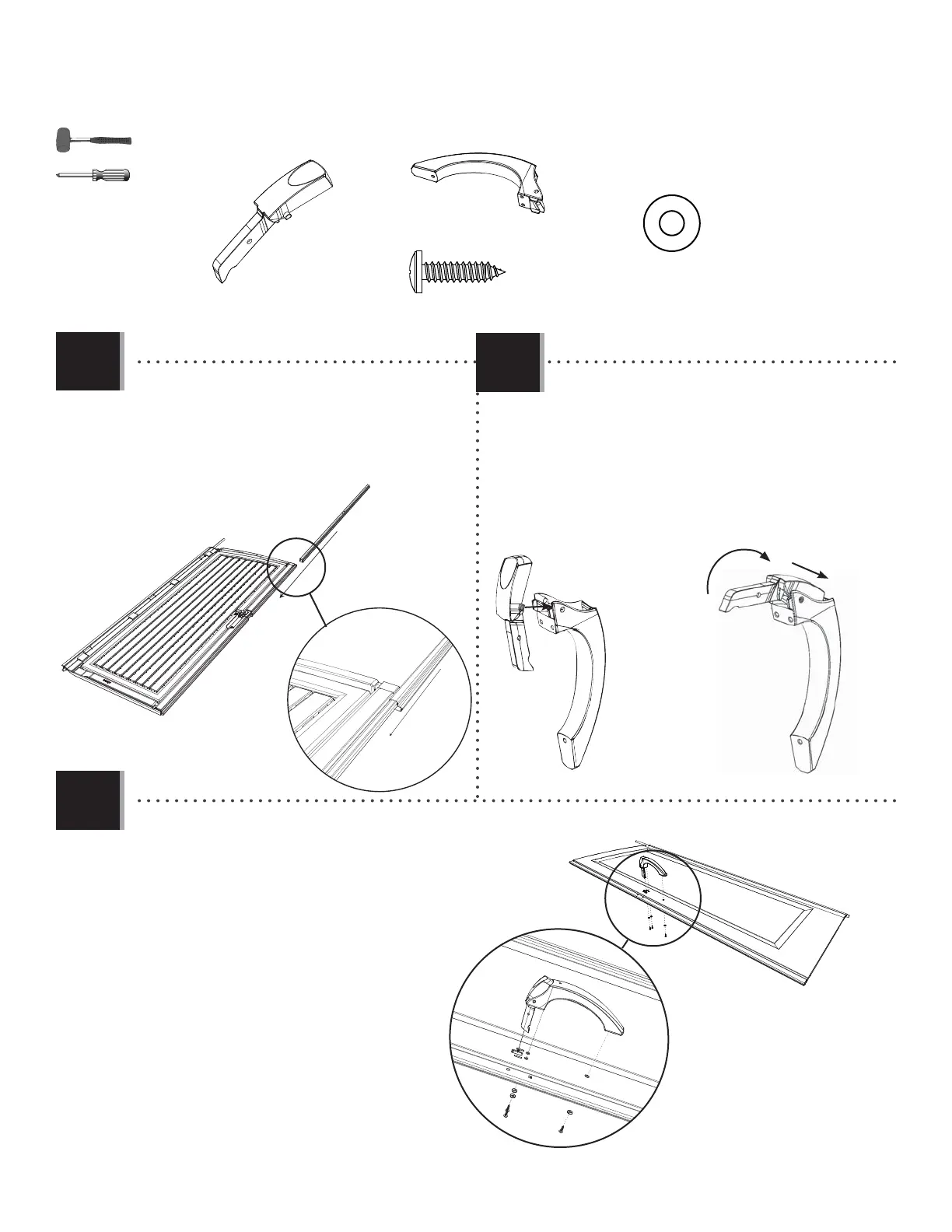

• Slide the Door End Channel (BLH) over the edge of
the Door as shown.
• Faites glisser le canal de la porte (BLH) sur le bord
de la porte comme illustré.
• Deslice el canal para el borde de la puerta (BLH)
sobre el borde de la puerta como se muestra.
BLH
BLH
AIK
• Slide the Thumb Lever (AIO) down into the grooves
in the Door Handle (AIK) until the nubs fi t into the
holes.
• Faites glisser le levier poussoir (AIO) dans les rain-
ures de la poignée (AIK) jusqu’à ce que les petites
bosses se fi xent dans les trous.
• Deslice la palanca de pulgar (AIO) en las ranuras del
picaporte (AIK) hasta que los nudos se encajen en
los agujeros.
AIO
5.3
AIK (x1)
AIO (x1)
AEE (x3)
ADW (x3)
5.4
• Attach the Handle using the hardware included.
• Attachez la poignée à l’aide de la quincaillerie incluse.
• Sujete el picaporte usando el herraje incluido.
ADW
ADW
AEE
AEE
To Next Page
