1212
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADK (x4)
ADK (x4)
DTK (x4)
DTK (x4)
3/8 in/po
(≈10 mm)

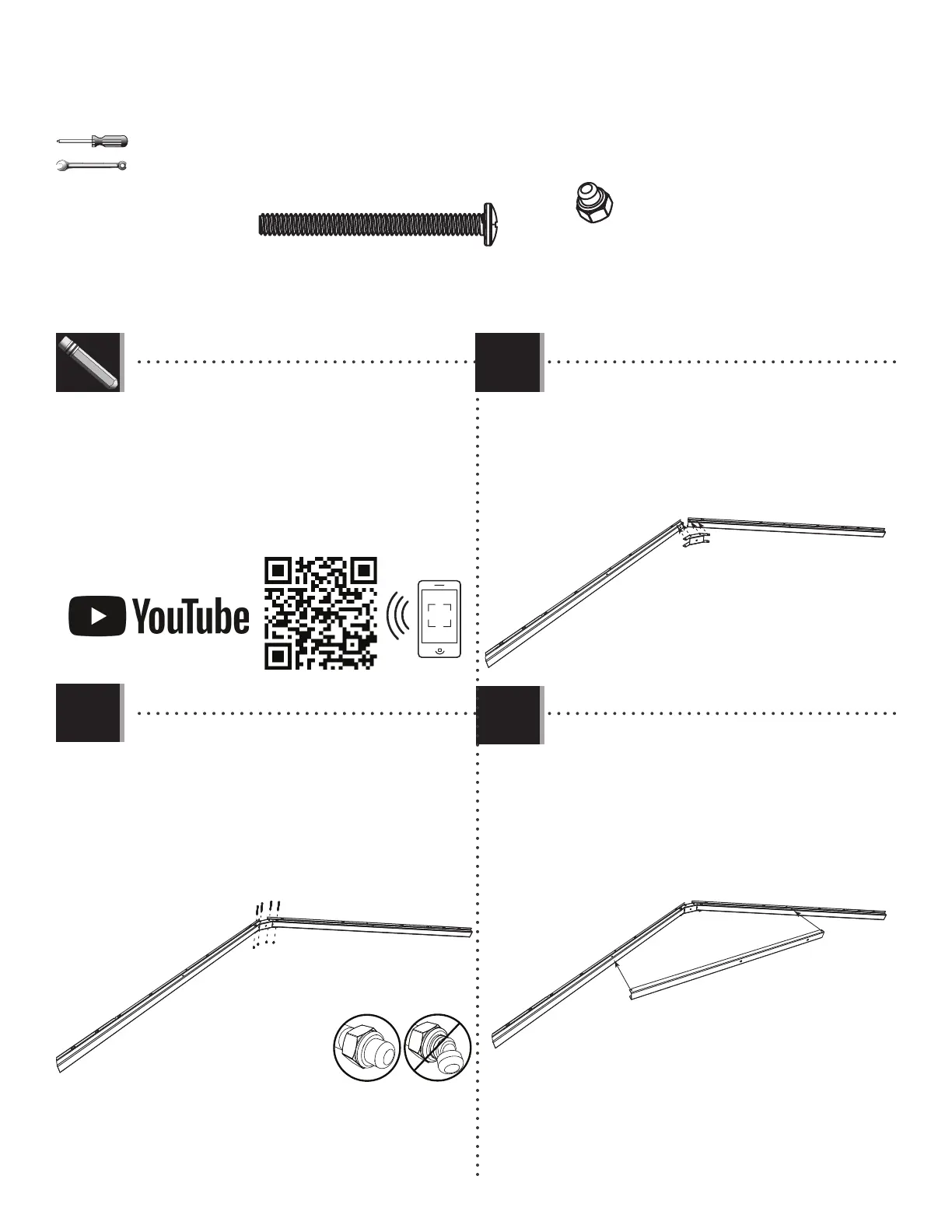

• Attach the Connector using the hardware
indicated. Do not overtighten the Cap Nuts.
• Attacher le raccord (AIP) à l’aide de la quincaillerie
indiquée. Ne pas serrer excessivement les écrous
borgnes.
• Sujetar el connector (AIP) usando el herraje
indicados. No apretar demasiado las tuercas ciegas.
2.2
2.3
AFG
• Slide a Truss Brace (AFG) onto the Truss Gutter
Channels as shown, and align the holes.
• Faire glisser un support de ferme (AFG) sur les
canaux de gouttière comme illustré, et aligner les
trous.
• Deslizar un soporte de cercha (AFG) sobre los
canalones de cercha como se muestra, y alinear
los agujeros.
AIP
DSR
DSR
• Slide a Connector (AIP) onto the ends of two Truss
Gutter Channels (DSR) as shown.
• Faire glisser un raccord (AIP) sur les extrémités
des canaux de gouttière (DSR) comme indiqué.
• Deslizar un connector (AIP) en los extremos de los
canalones de la cercha (DRS) como se muestra.
• In case of troubles with this section, follow the code below to
view a video on the assembly in this section.
• En cas de problèmes avec cette section, suivre le code en bas
pour voir un vidéo sur l’assemblage de cette section.
• En caso de problemas con esta sección, seguir el código debajo
para ver un video sobre el ensamble en esta sección.
2.1
http://go.lifetime.com/8trussassembly
