42

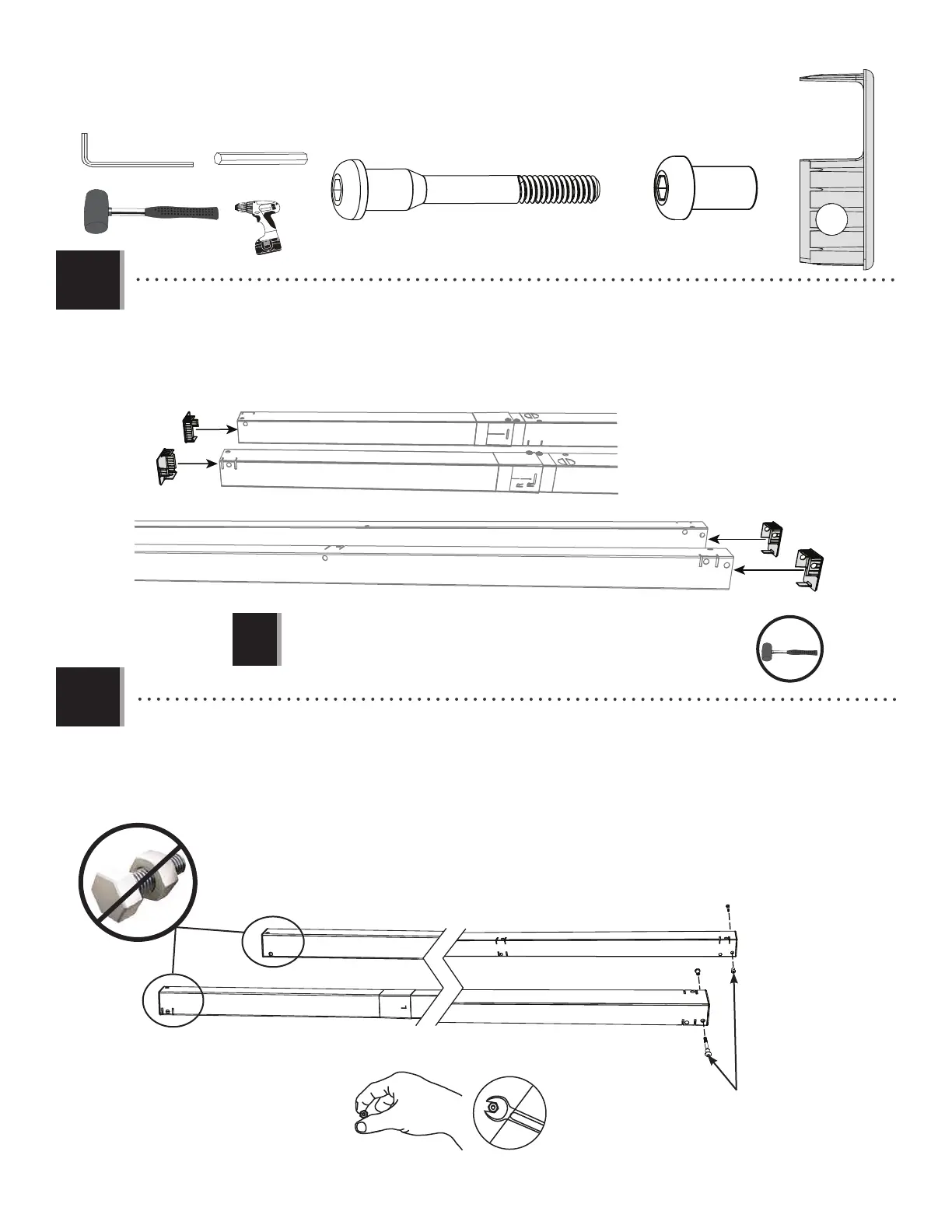

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
• Attach the End Caps (FCZ) to the Swaged Poles (FBC and FRN) with the hardware indicated. Do not tighten the hardware in
this step until instructed.
• Fixez les capuchons d’extrémité (FCZ) aux poteaux rétreints (FBC et FRN) avec la quincaillerie indiquée. Ne serrez pas les
accessoires dans cette étape jusqu’à ce que vous avez été instruit.
• Fije las tapas de los extremos (FCZ) a los postes estampados (FBC y FRN) con el herraje indicado. No apriete los elementos
en este paso hasta que se le indique.
2.6
FBC
FRN
BTS (x2)
DXD (x2)
3/16 in/po (≈5 mm)
(2)
DXD
DXD
BTS
BTS
• Place one End Cap (FCZ) in each of the Flair Poles (FBB and FBA) and Swaged Pole Legs (FBC and FRN). Line up the hole
in the End Caps with the holes in the poles.
• Placez un capuchon d’extrémité (FCZ) dans chacune des pattes des poteaux évasés (FBB et FBA) et des poteaux rétreints
(FBC et FRN). Alignez le trou dans les capuchons d’extrémité avec les trous dans les poteaux.
• Coloque una tapa en los extremos (FCZ) de cada uno de los postes abocardados (FBB y FBA) y las patas de los postes
estampados (FBC y FRN). Alinee el agujero de las tapas de los extremos con los agujeros en los postes
2.5
FCZ
FCZ
FBA
FBB
FCZ
FCZ
FBC
FRN
(1)
(1)
(1)
FBA
FBB
FCZ (x4)
!
• Make sure the holes in each plug line up with the holes in the poles.
• Veillez à ce que les trous de chaque prise s’alignent avec les trous dans les poteaux.
• Sujete de que los agujeros de cada tapón se alineen con los agujeros de los postes.
