TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.3
3.4

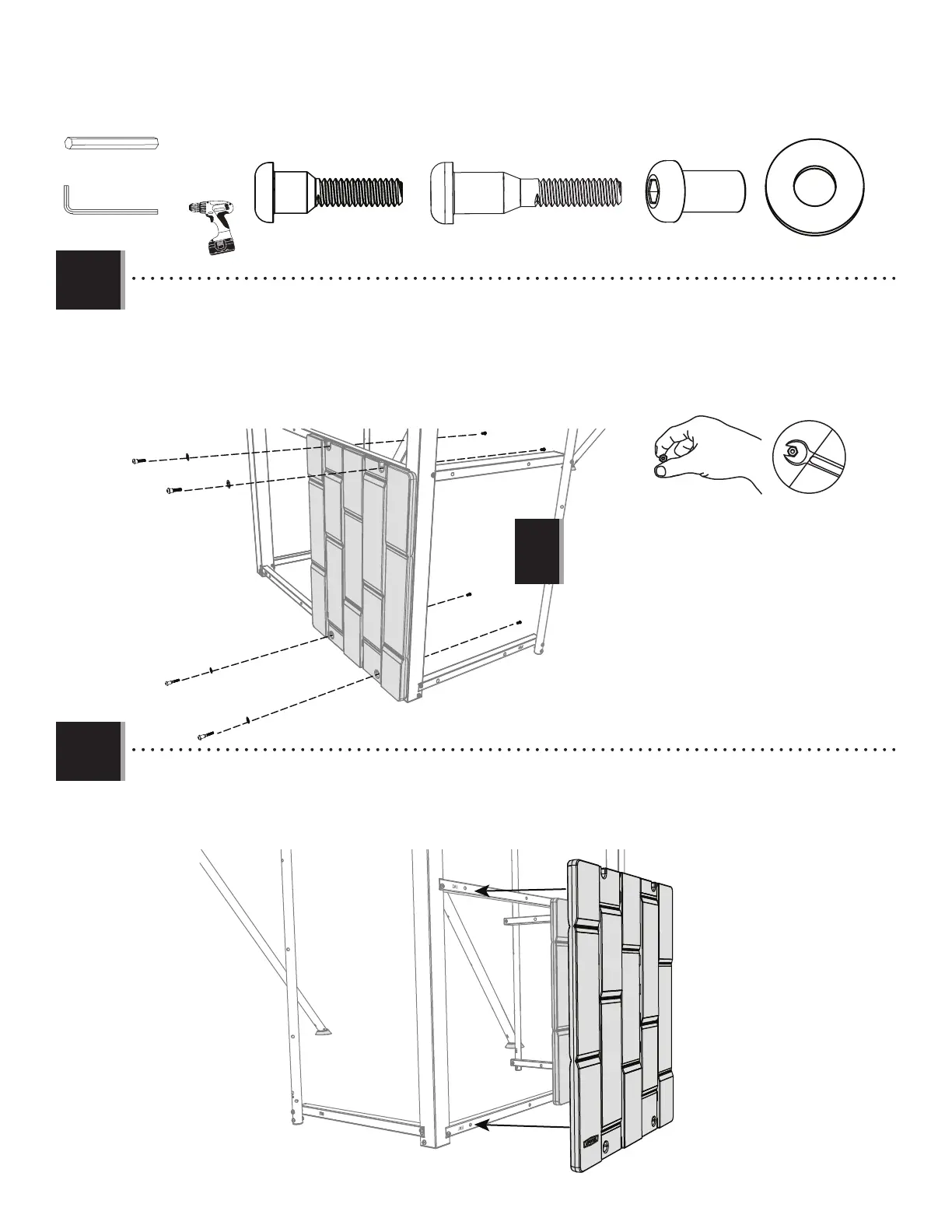

• Attach the Lower Deck Storefront Wall (FJC) to the Long Panel Support Poles (FAT) with the hardware indicated.
• Fixer la paroi de la devanture du pont inférieur (FJC) aux longs poteaux de support de panneau (FAT) avec la quincaillerie
indiquée.
• Asegure la pared de escaparates de la cubierta inferior (FJC) a los postes del soporte de panel largos (FAT) con los
elementos indicados.
BTS
BTS
BTS
BTS
CVZ
CVZ
CVZ
CVZ
DXX
DXX
DXY
DXY
BTS (x4)DXX (x2) DXY (x2)
3/16 in/po (≈5 mm)
(2)
(1)
(1)
!
• Do not tighten the hardware in this step until instructed.
• Ne serrez pas les accessoires dans cette étape jusqu’à ce que
vous avez été instruit.
• No apriete los elementos en este paso hasta que se le indique.
• Place the Wall Panel (FCT) onto the lower left-hand section of the Large Deck.
• Mettre le panneau mural (FCT) sur la section inférieure gauche du grand pont.
• Poner el panel mural (FCT) en la parte inferior izquierda de la plataforma grande.
FCT
CVZ (x4)
