22
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

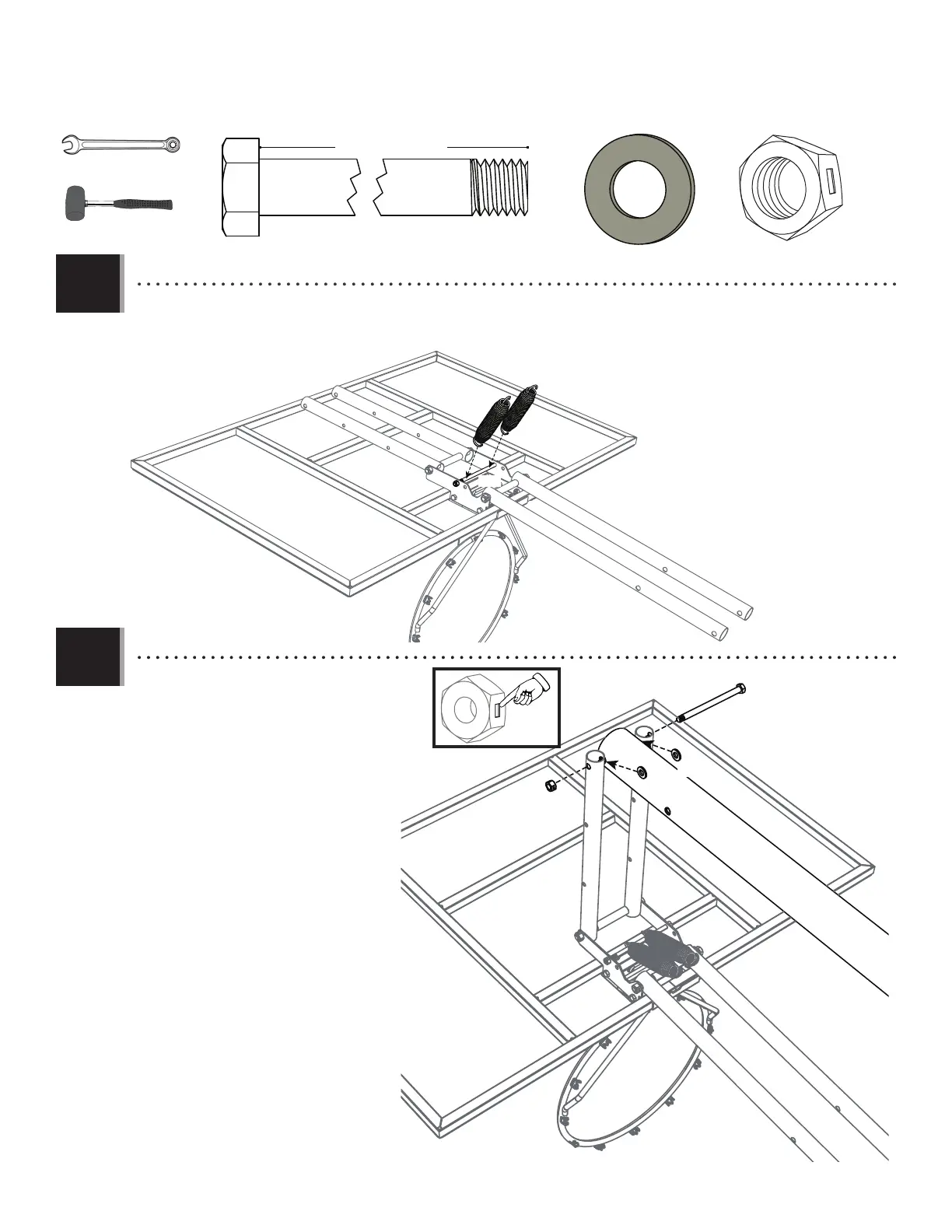

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
AAX (x1)
4.5
• Attach both Counterbalance Springs (AJY) to the Hex Bolt (DFC) as shown.
• Attachez les deux ressorts de contre-balancement (AJY) au boulon hexagonal (DFC) comme illustré.
• Sujete ambos resortes de contrapeso (AJY) al perno hexagonal (DFC) como se muestra.
• Lay the Backboard assembly next to
the Pole assembly. Rest the Rim on
cardboard to prevent scratching. Then
secure the Short Extension Arms (AKC) to the
Top Pole (ALH) with the hardware shown.
• Mettez l’assemblage du panneau près
de l’assemblage du poteau. Mettez
l’anneau sur un morceau de bois ou
de carton pour empêcher les rayures.
Ensuite, serrez les bras de rallonge courts
(AKC) au poteau supérieur (ALH) à l’aide de la
quincaillerie indiquée.
• Coloque el ensamble del tablero cerca
del ensamble del poste. Coloque el aro
sobre una plaquita de madera o carton
para evitar que se hagan rasguños.
Entonces, apriete los brazos de extensión
cortos (AKC) al poste superior (ALH) usando el
herraje indicado.
AJY
AAD
AAX
ABN
ABN
AJY
DFC
AAD (x1)
7 1/16” (17.9 cm)
ABN (x2)
3/4" (≈19 mm) (x2)
4.4
7 1/16 in/po (18 cm)
