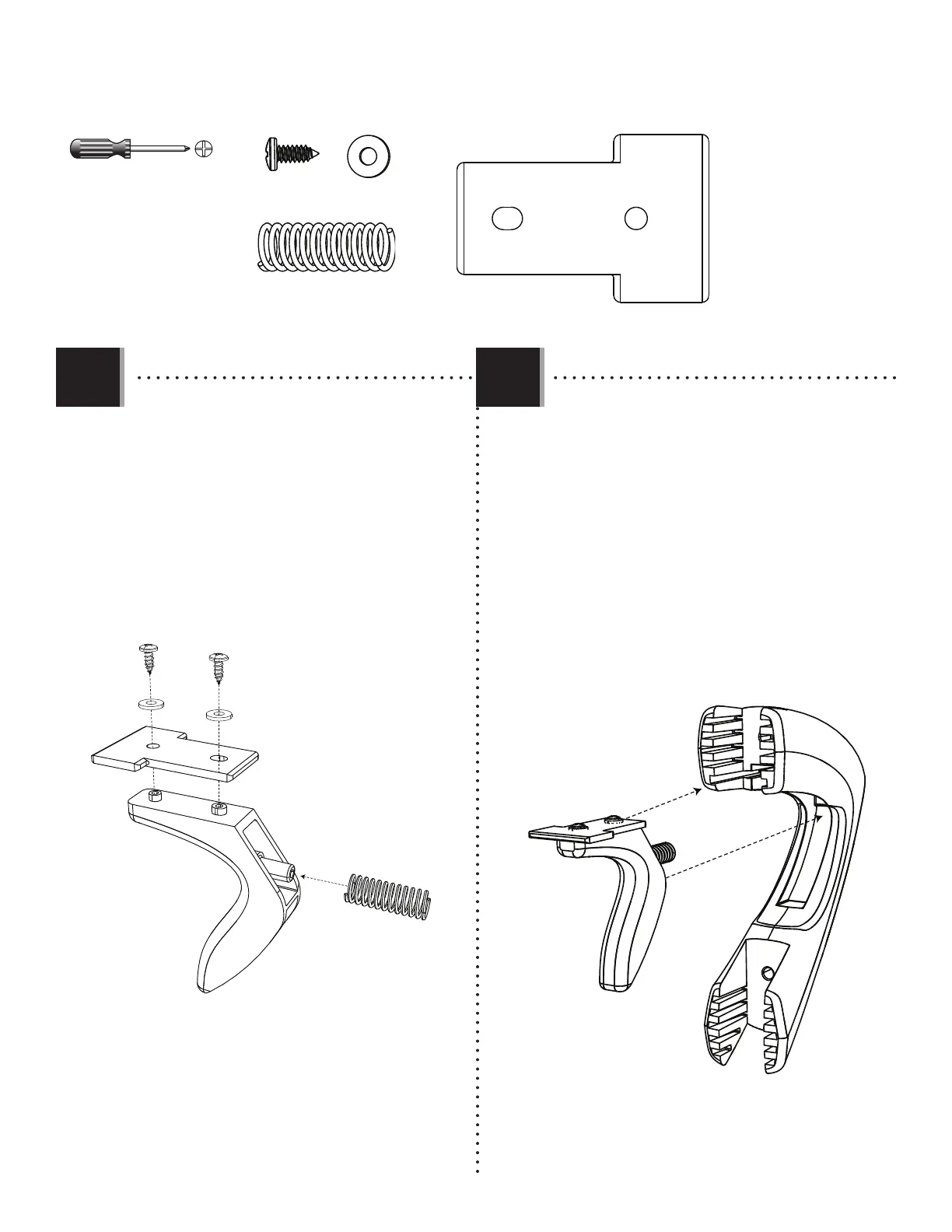

5.1
• Attach the Lock Tab (APS) to the Trigger (AMN) with
the hardware shown, and slide the Trigger Spring
(AQI) onto the Trigger in the location shown.
• Attachez la languette de verrouillage (APS) au
mécanisme (AMN) en utilisant les accessoires
indiqués, et glissez le ressort du mécanisme (AQI)
sur le mécanisme dans l’emplacement indiqué.
• Sujete la lengüeta de cierre (APS) al activador (AMN)
con el herraje indicado, y deslice el resorte del
activador (AQI) sobre el activador en la ubicación
indicada.
APS
AMN
AQI
ADR
ADR
AEA (x2)
ADR (x2)
AEA
AEA
APS
AKI
AQI (x1)
APS (x1)
5.2
• Insert the Trigger Assembly into the Handle (AKI)
as shown. The Lock Tab (APS) will fi t into the
bottom slot as shown.
• Insérez l’assemblage du mécanisme dans
la manivelle (AKI) comme illustré. La languette
de verrouillage (APS) s’emboîtera dans la fente
inférieure comme illustré.
• Inserte el ensamble de activador dentro de
la manivela (AKI) como se muestra. La lengüeta
de cierre (APS) se encajará dentro de la ranura
inferior como se muestra.
