TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.4
3.5

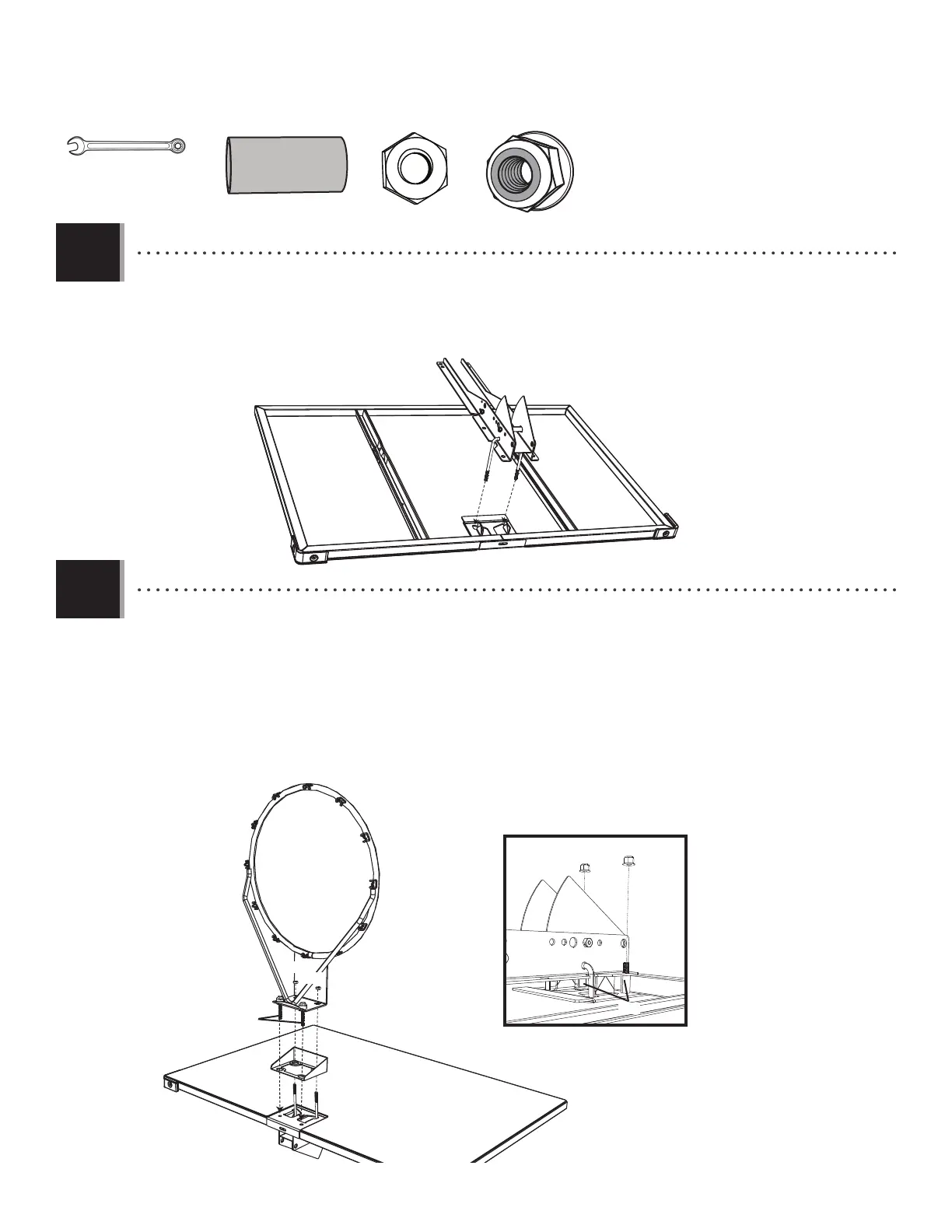

• Connect the Rim (ALX) and Plastic Guard (ALD) to the Backboard with the hardware shown. Thread the Jam Nuts (AAV) all the
way down on the U-Bolt (BNP). On the underside of the Backboard, place Steel Spacers (ACS) on to the Tap Bolts (ABG), and
secure the Nylock Flange Nuts (ABK) on to the Tap Bolts.
• Attachez l’anneau (ALX) et le recouvrement protecteur (ALD) au panneau avec les accessoires illustrés. Sur le revers
du panneau, placez les pièces d’écartement (ACS) sur les boulons tout fi leté (ABG) et ne serrer que manuellement les
écrous à bride nylock (ABK) sur les boulons.
• Coloque el aro (ALX) y el resguardo plástico (ALD) en el tablero usando los elementos mostrados. En la parte trasera del
tablero, coloque los espaciadores de acero (ACS) en los pernos de toda rosca (ABG), y ajuste solamente a mano las tuercas nylock
con pestaña (ABK) en los blones de rosca entera.
• Insert the U-Bolt (BNP) through the upper part of the opening on the backside of the Backboard (AJI) as shown.
• Introduisez le boulon en « U » (BNP) dans la partie supérieure de l’ouverture sur le côté envers du panneau (AJI)
comme illustré.
• Inserte la abrazadera de «U» (BNP) a través de la parte superior de la abertura en la placa de respaldo del tablero (AJI)
en la forma mostrada.
1/2"
ACS (x2)
ABK (x2)
AAV (x2)
BNP
AJI
ALX
ALD
AAV
AAV
ABG
Underside View
Vue inférieure
Vista Trasera
ABK
ABK
ACS
ABG
To Next Page
