TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.6

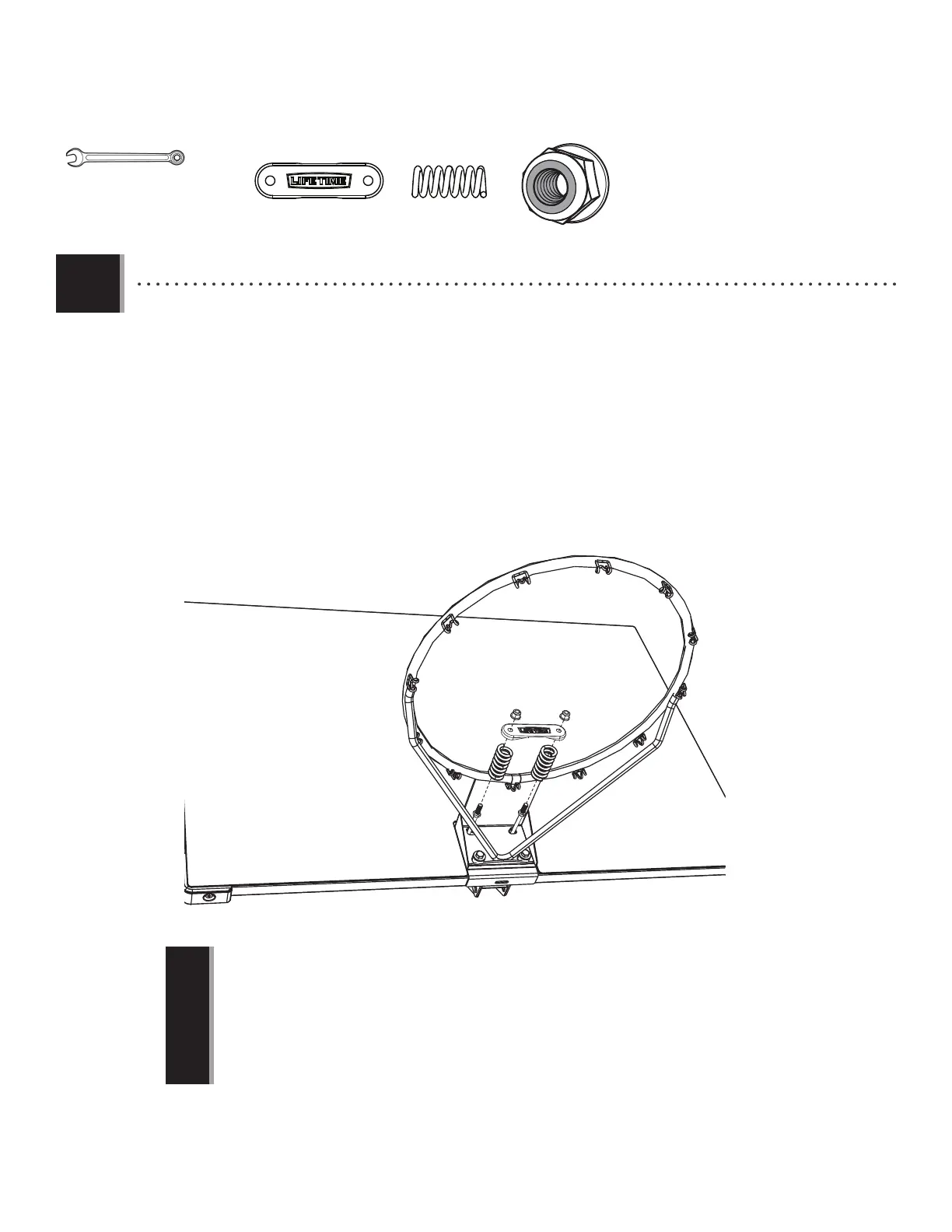

• Slide the Compression Springs (AJW) on to the U-Bolt (BNP), and place the Spring Retainer Plate (AOW) over the Compression
Springs. Handtighten the Nylock Flange Nuts (ABK) to complete this step.
• Glissez les ressorts de compression (AJW) sur le boulon en « U » (BNP) et placez la plaque de retenue de ressort (AOW) sur les
ressorts de compression. Serrez manuellement les écrous à bride nylock (ABK) pour terminer cette étape.
• Deslice los resortes de compresión (AJW) en la abrazadera (BNP), y coloque la placa de retención de los resortes (AOW) sobre
los resortes de compresión. Ajuste manualmente las tuercas nylock con pestaña (ABK) para completar este paso.
ABK
AOW
AJW
BNP
• DO NOT COMPLETELY TIGHTEN THE NYLOCK FLANGE NUTS (ABK) IN THIS STEP! Only tighten the
Nuts until the Rim does not wobble. Tightening the Nuts will adjust the Rim tension.
• POUR CETTE ETAPE, NE PAS SERRER A FOND LES ECROUS A BRIDE NYLOCK (ABK)! Ne serrer les
écrous que suffi samment pour que l’anneau ne bouge pas. Le serrage des écrous ajustera la
tension de l’anneau.
• ¡NO AJUSTE COMPLETAMENTE LAS TUERCAS NYLOCK DE 5/16” CON PESTAÑA EN ESTE PASO!
Ajústelas solamente hasta que el Aro no se bambolee. Al apretar las Tuercas se aumenta la
tensión del Aro.
1/2"
(Not to scale)
(Non à l’échelle)
(Fuera de Escala)
ABK (x2)
AJW (x2)
AOW (x1)
(Not to scale)
(Non à l’échelle)
(Fuera de Escala)
!
