X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
3.1
ABS (x2)
AAB (x2)
AAS (x2)
BNP (x1)
7/16” (x2)

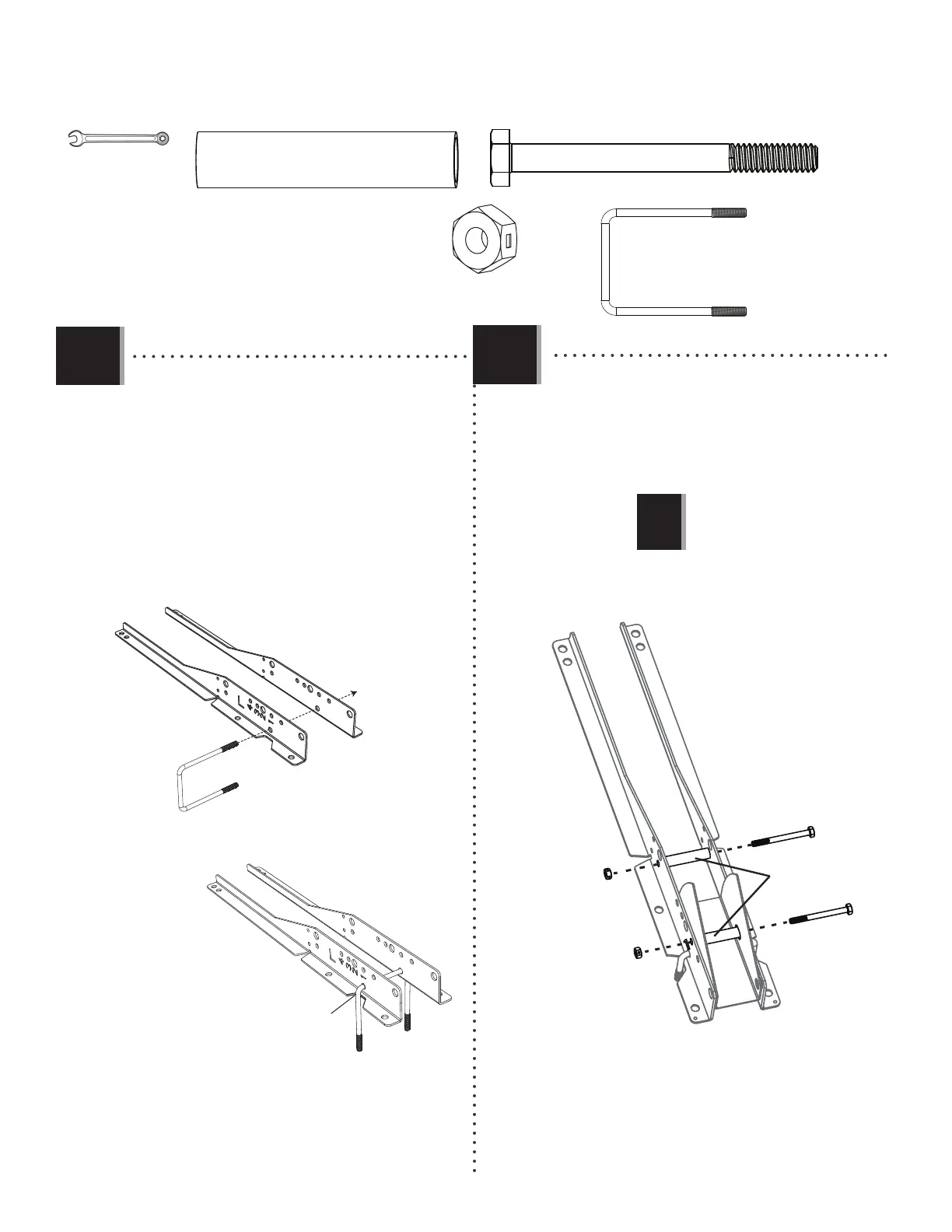

• Slide the U-Bolt (BNP) through the Left and Right
Backboard Brackets (AJJ & AJK). The U-Bolt must rest
in the notches of the Backboard Brackets.
• Glissez le boulon en « U » (BNP) à travers les
supports du panneau gauche et droit (AJJ et AJK). Le
boulon en « U » doit rester dans les encoches
des supports du panneau.
• Deslice el perno en «U» (BNP) por los soportes del
tablero izquierdo y derecho (AJJ y AJK). El perno en
«U» debe dejar en las muescas de los soportes
del tablero.
BNP
AJJ
AJK
Notch / Encoche / Muesca
3.2
AAB
AAB
ABS
AAS
AAS
• Secure the Left and Right Backboard Brackets (AJJ & AJK)
with the hardware shown.
• Attachez les Supports du tableau droit et gauche (AJJ et AJK)
à l’aide des accessoires indiqués.
• Sujete los Soportes del tablero derecho e izquierdo (AJJ y AJK)
usando los accesorios indicados.
• Tighten the hardware securely now.
• Serrez bien les accessoires maintenant.
• Apriete bien el herraje ahora.
!
To Next Page
