X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

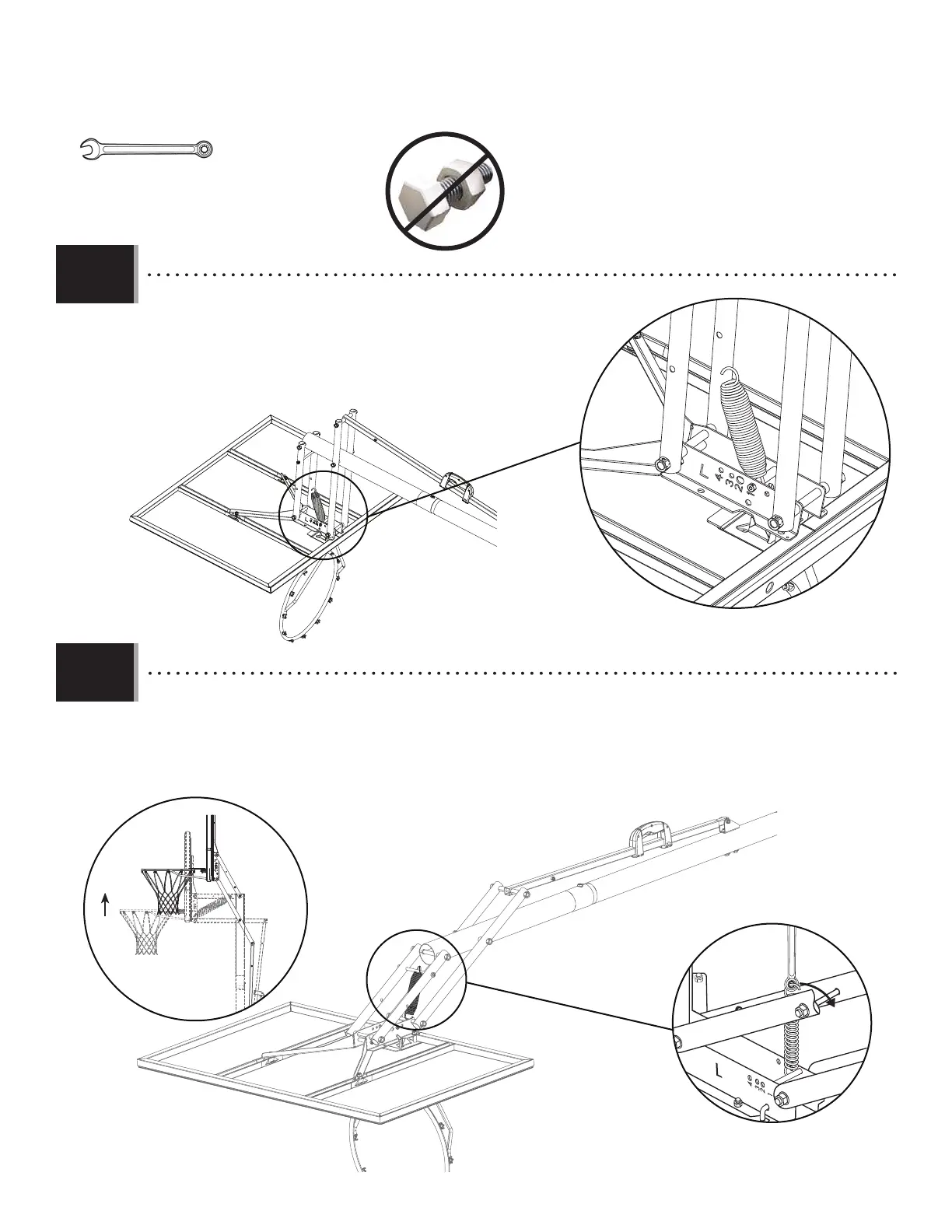

5.11
• Place one end of the Counterbalance Spring (AJY) over the lower
Galvanized Spacer (ABS) as shown.
• Attachez une extrémité du ressort de contre-balance (AJY) sur la
pièce d’écartement galvanisée inférieure (ABS) comme illustré.
• Coloque un extremo del resorte de contrapeso (AJY) sobre el
espaciador galvanizado (ABS) como se muestra.
AJY
ABS
5.12
• Raise the Backboard to the Highest position. Using the closed end of a wrench, stretch the Counterbalance Spring (AJY)
up and over the Hex Bolt (ABA) as shown.
• Soulevez le panneau au niveau le plus haut. En ustilisant l’extrémité fermée d’une clé, stretch le ressort de
contrebalance (AJY) par-dessus le boulon hexagonal (ABA) comme illustré.
• Levante el tablero al nivel más alto. Usando el extremo cerrado de una llave, extiende el resorte de contrapeso (AJY)
arriba y encima del perno hexagonal (ABA) como ilustrado.
AJY
To Next Page
