30
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
6.1
AJI
AJQ
ADP
ADP
ADP
ADP
ADP (x10)

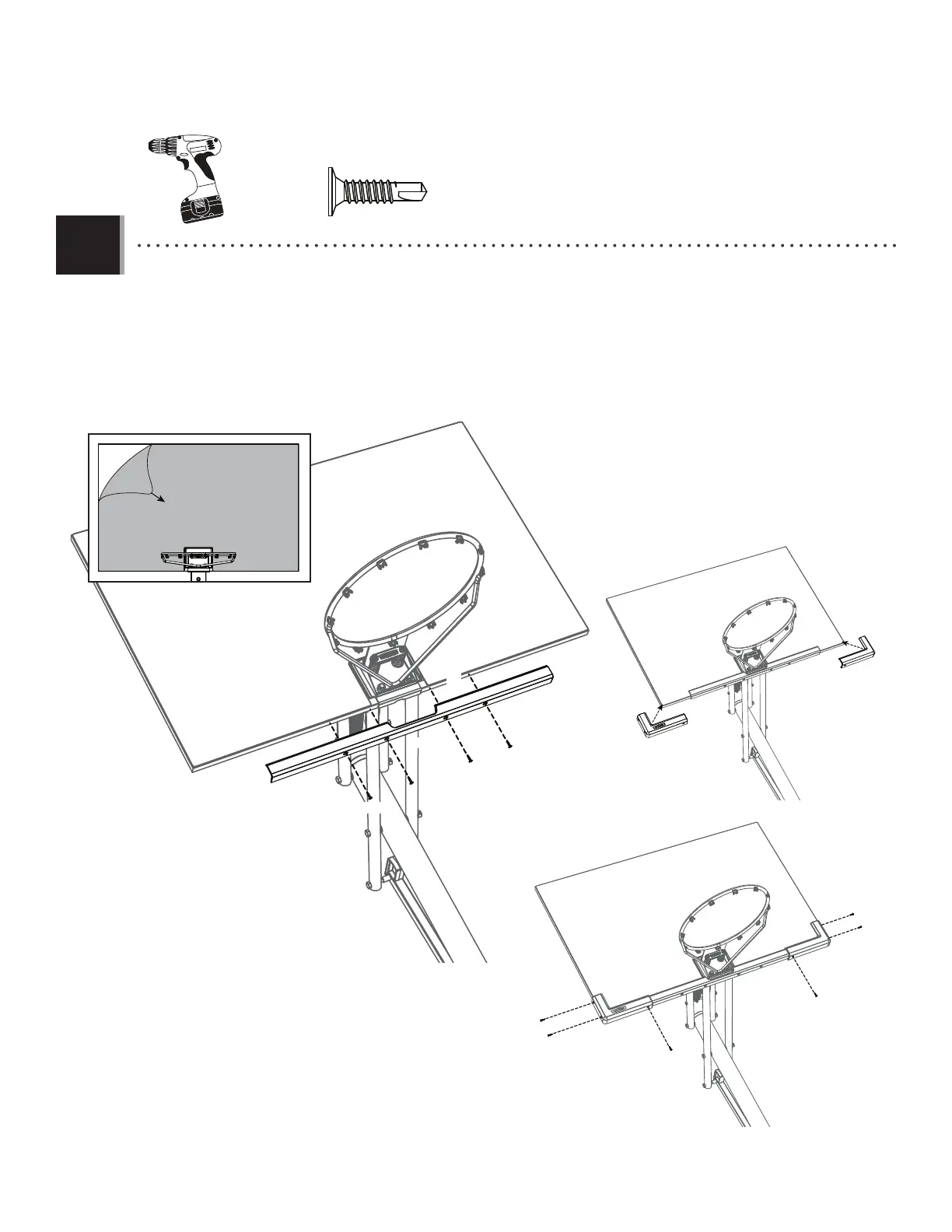

• Remove the plastic fi lm from the Backboard (AJI), and attach the Center Frame Pad (AJQ) and Corner Frame Pads (BAA and
BAB) to the Backboard in the location shown with the hardware indicated. Make sure that the Center Frame Pad is
centered on the Backboard as shown.
• Retirez la pellicule protectrice du panneau (AJI), et attachez la protection central (AJQ) & protections angulaires (BAA et BAB)
au panneau à l’emplacement illustré à l’aide des accessoires indiqués. Assurez-vous que la protection central est
centrée sur le bord du panneau comme illustré.
• Retire la capa protectora del tablero (AJI), y sujete la almohadilla central (AJQ) & almohadillas angulares (BAA y BAB) al
tablero a la ubicación illustrada usando el herraje indicado. Asegúrese de centrar la almohadilla central en el
borde del tablero como se muestra.
ADP
BAA
ADP
BAB
(1)
ADP
ADP
ADP
ADP
To Next Page
