X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

ABL (x4)

AAX (x2)

ADG (x2)

AAX

ABL

ADG

AKC

AKB

4.1

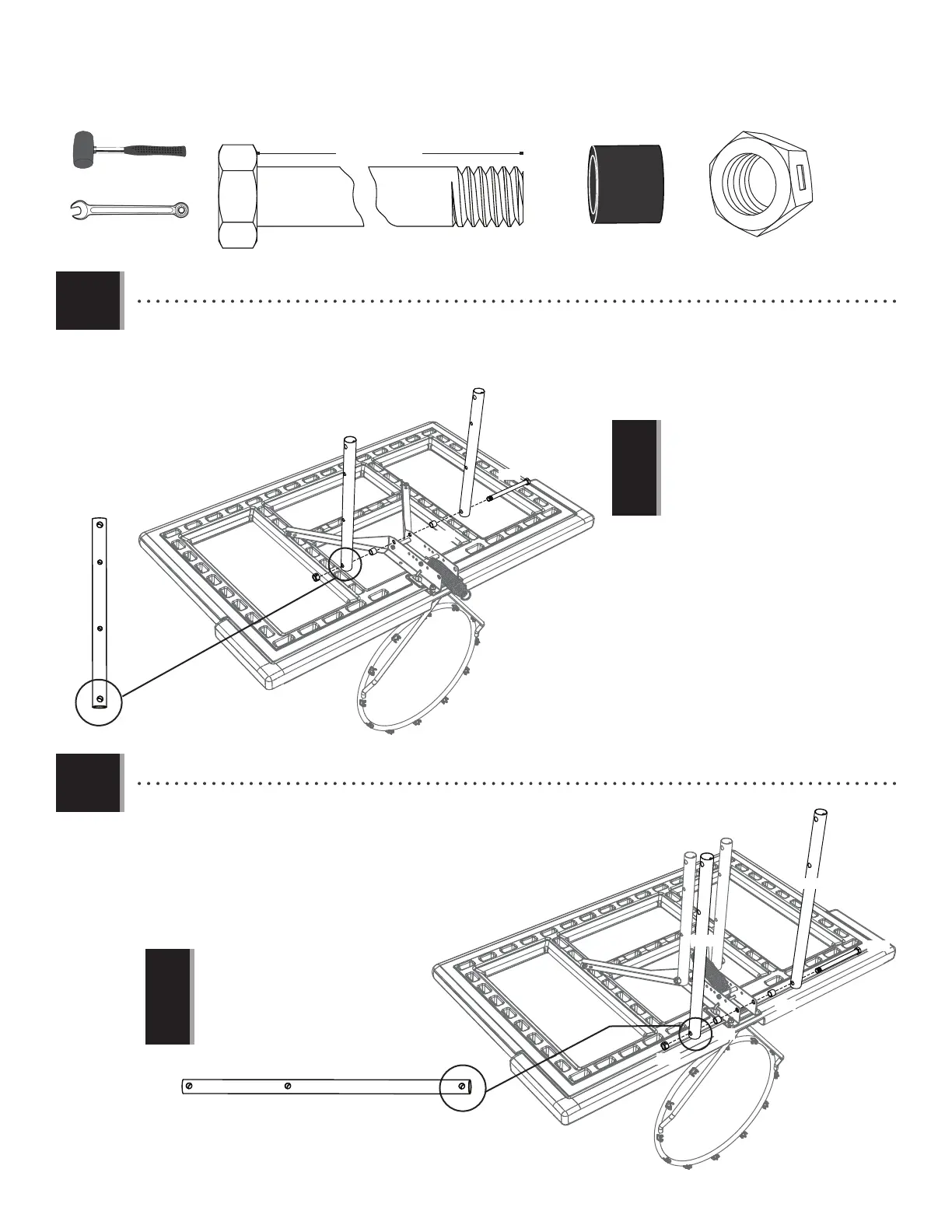

• Secure the short extension arms (AKC) to the backboard brackets in the location shown with the hardware indicated.

• Attachez les bras de rallonge courts (AKC) aux supports du panneau à l’endroit indiqué à l’aide de la quincaillerie indiquée.

• Sujete los brazos de extensón cortos (AKC) a los soportes del tablero a la ubicación indicada usando el herraje indicado.

3/4” (≈19 mm) (x2)

(x1)

ADG

• Tighten the centerlock nut (AAX) until it is ﬂ ush

with the end of the bolt.

• Serrez l’écrou de blocage central (AAX) jusqu’à

ce qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central (AAX)

hasta que esté a ras del extremo del perno.

6 5/8” (16.8 cm)

4.2

• Secure the long extension arms (AKB) to the backboard brackets

in the location shown with the hardware indicated.

• Attachez les bras de rallonge longs (AKB) aux supports du panneau

à l’endroit indiqué à l’aide de la quincaillerie indiquée.

• Sujete los brazos de extensión largos (AKB) a los soportes del

tablero a la ubicación indicada usando el herraje indicado.
