Lightmaxx Vega spot 60 User Manual

DEUTSCHENGLISH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

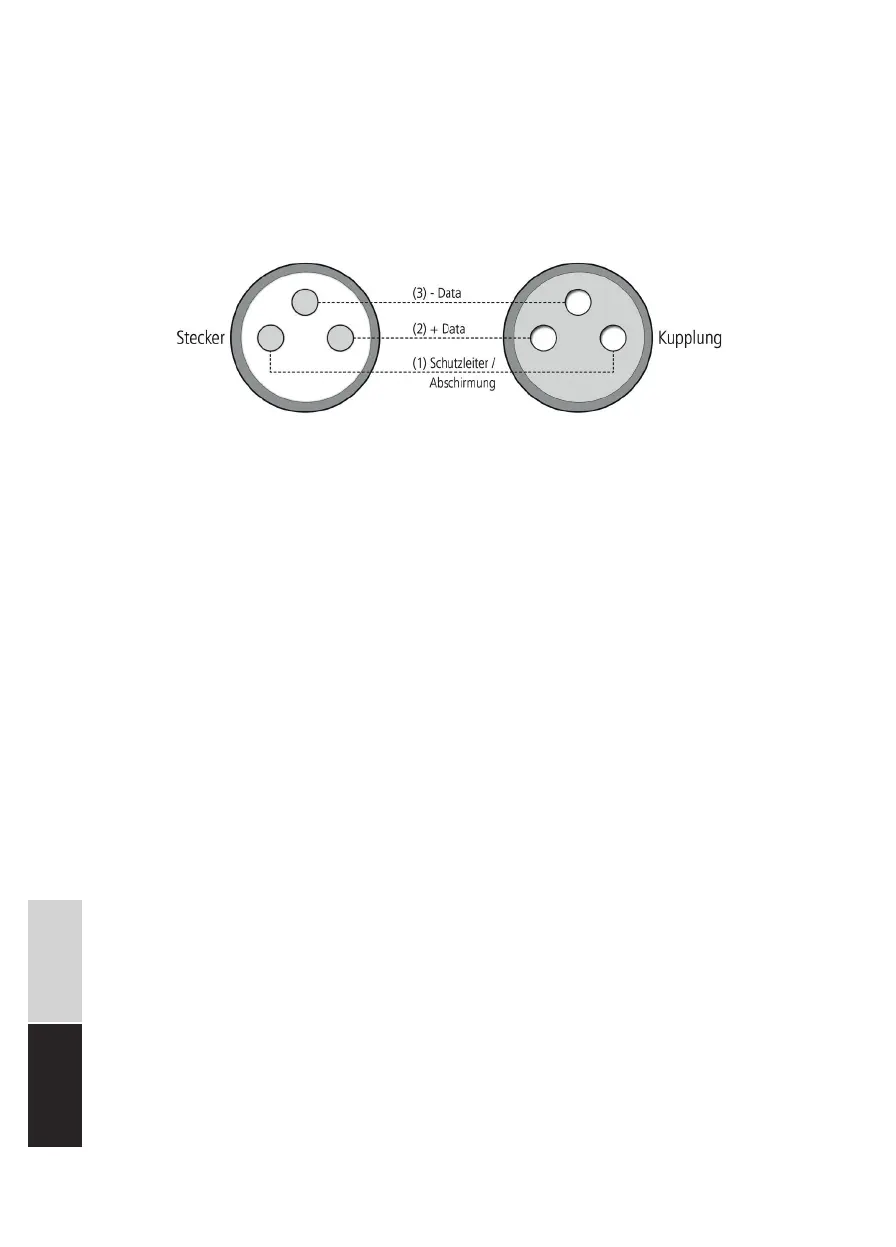

Konfi guration des DMX Steckers:
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer
DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befi ndlichen Gerätes.
Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adressieren Sie
das Gerät entsprechend Ihrer DMX Konfi guration. Die folgenden Tabellen zeigen die jeweiligen DMX
Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
Widerstand 120 Ohm 1/4W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung.

Lightmaxx Vega spot 60 Specifications

General

Power Consumption	90 Watt
Mains Voltage	240V, 50/60Hz
LED Source	60 Watt white LED
DMX Channels	5 channel / 15 channel
Motion	Pan = 540° / Tilt = 210°
Color Wheel	7 colours + white
Gobo Wheel	5 Gobos + open, Gobo Shake
Prism	3 facets prism
Focus	motorized
Controll Mode	DMX 512, Master/Slave, Auto Run, Sound 2 Light
Beam Angle	13°
Programs	8 internal, Sound 2 Light via DMX retrievable
Display	LED display

Weight and Dimensions

Dimensions	195 x 190 x 290 mm
Weight	4, 5 Kg
