FlowMaster™ Elektrische Pumpe mit
Umlaufantrieb
Formular 403693
Seite - 30
Einstellen der Pumpen-Antriebsdrehzahl
Der 24 VDC Motor der FlowMaster Pumpe hat eine Drehzahlsteuerung
integriert. Die Antriebsdrehzahl ist werkseitig auf das Maximum vorein-
gestellt und läßt sich leicht vor Ort verändern.

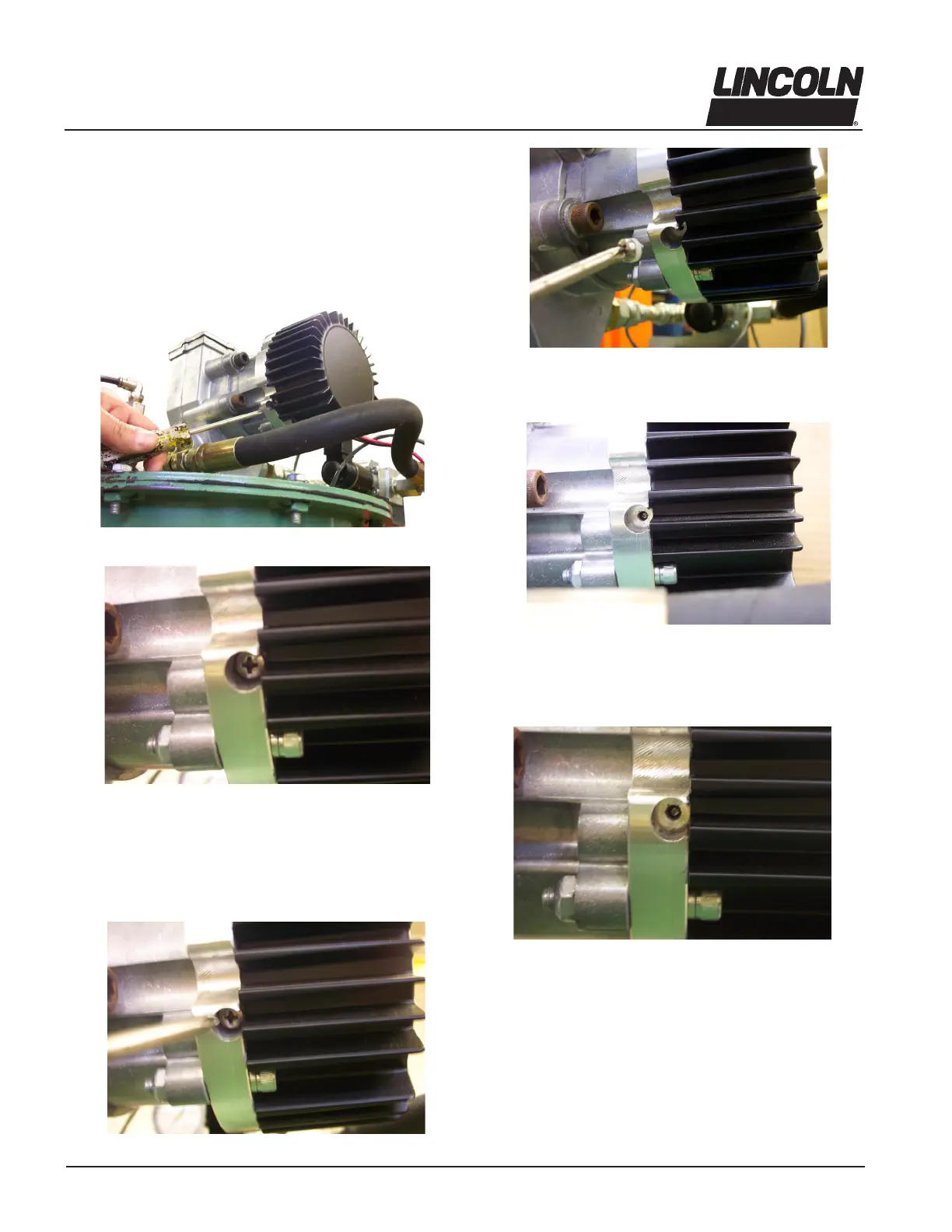

1. Die Justierschraube zur Einstellung der Antriebsdrehzahl bendet
sich am Pumpenmotor unter einer Abdeckschraube, 120 Grad ver-
setzt von den stromführenden Kabeln am Motorkörper. Siehe Abbil-
dungen 3 & 4.
2. Abdeckschraube mittels Kreuzschlitzschraubendreher entgegen
Abbildung 3
Abbildung 4
Abbildung 5
Abbildung 6
Abbildung 7
Abbildung 8
Uhrzeigersinn herausschrauben. Die darunter bendliche weiße Plas-
tikdichtscheibe kann zusammen mit der Abdeckschraube herauskom-
men oder auch im Motorgehäuse stecken bleiben. Sicherstellen, dass
diese Dichtscheibe nicht verloren geht. Siehe Abbildungen 5 & 6.
3. Die Justierschraube liegt frei und kann nun verstellt werden Siehe
Abbildung 7.
4. Die Justierschraube aus Messing hat einen Schlitz. Für die Einstel-
larbeit ist ein geeigneter Flachschraubendreher mit Klingenbreite 2,5
mm und Klingenstärke 0,6 mm erforderlich. Siehe Abbildung 8.
5. Die Klinge eines passenden Schraubendrehers (siehe 4.) in den
Schlitz der Messing-Justierschraube setzen. Siehe Abbildung 9.
6. Die Justierschraube hat keine Anschläge und kann um maximal 15
