Languette de vérin
motorisée
Manuel d’installation et d’utilisation
(pour les applications du marché secondaire)
CCD-0004287

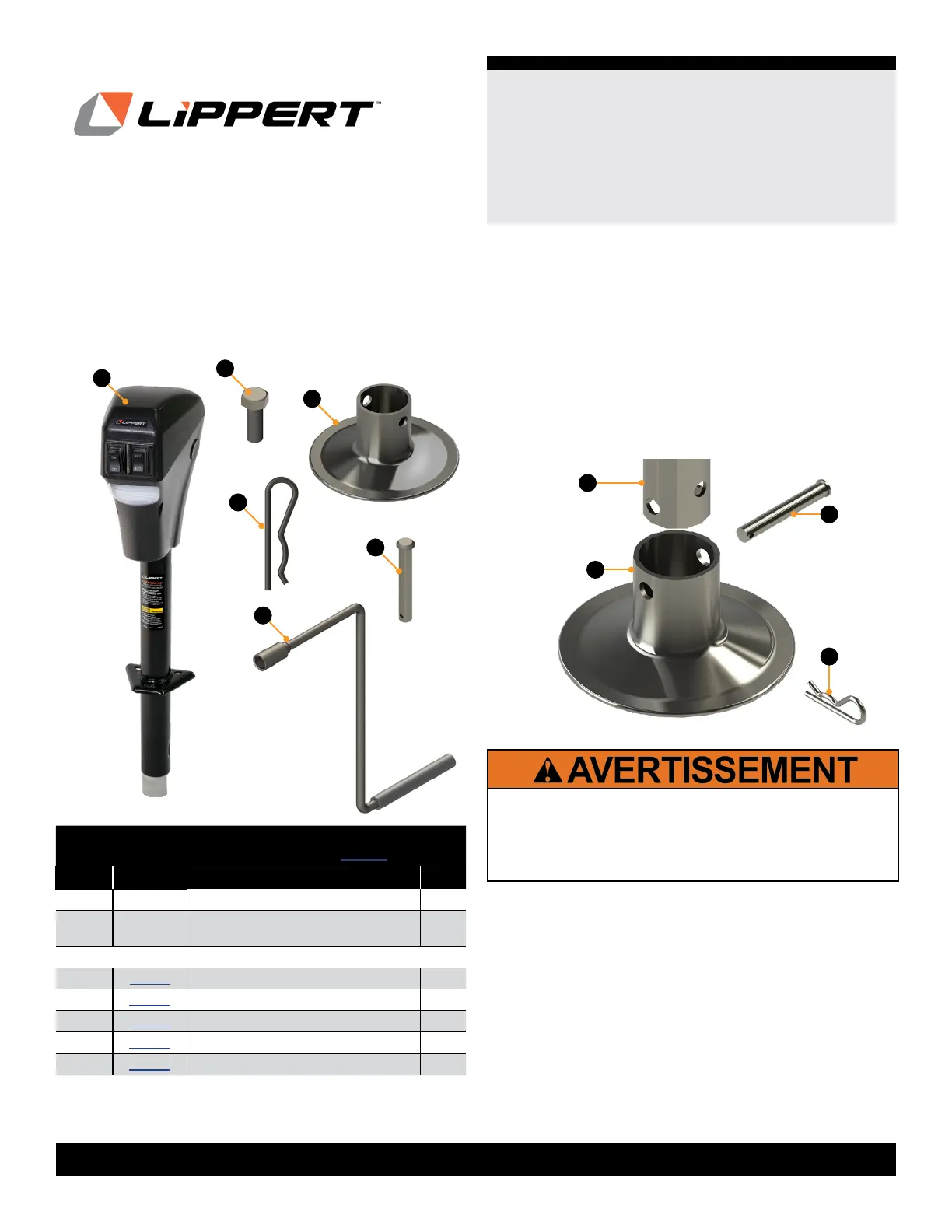

Ensemble de languette de vérin motorisée Ensemble de languette de vérin motorisée
pour le marché secondaire PN pour le marché secondaire PN 285318
LettreLettre PNPN
DescriptionDescription QtéQté
A 181794 Languette de vérin motorisée 1
116112 Manivelle manuelle (le style de la
manivelle de remplacement peut varier)
1
Pièces de rechange disponibles
B
117919 Boulon 3/8 po – 16 po x 1 po 1
C
165253 Cale-pieds 1
D
118105 Goupille fendue 1
E
382844 Goupille de chape 1
F
285324 Manivelle (peut varier en style) 1
Liste des pièces
REMARQUE : Les numéros de pièces sont indiqués à des
fins d’identification uniquement. Toutes les pièces ne sont
pas disponibles à la vente individuelle. Toutes les pièces avec
un lien vers le magasin Lippert peuvent être achetées.
Avant l’installation
1. Retirez le repose-pieds de la languette de vérin motorisée
(si nécessaire).
A. Retirez la goupille fendue en épingle à cheveux (Fig. 1D)
et la goupille de chape (Fig. 1C) qui maintiennent la plaque
de base (Fig. 1B) sur la jambe du cric (Fig. 1A). Mettez les
goupilles et le coussin de pied de côté.
2. Soutenez la remorque conformément aux instructions
de l’équipementier.
LA REMORQUE DOIT ÊTRE SOUTENUE CONFORMÉMENT
AUX RECOMMANDATIONS DU FABRICANT, AVANT D’Y
TRAVAILLER EN DESSOUS. L’OMISSION DE CE FAIRE
POURRAIT ENTRAÎNER LE DÉCÈS OU DES BLESSURES
IMPORTANTES.
Fig. 1
F
A
B
C
D
B
C
D
E
REMARQUE : Veillez à inspecter le matériel d’emballage,
à l’avant, à l’arrière et en dessous, pour vérifier la présence
de toutes les pièces du cric d’extension.
