Gato eléctrico
para remolques
Manual de instalación y propietario
(Para aplicaciones de posventa)
CCD-0004287
Instalación

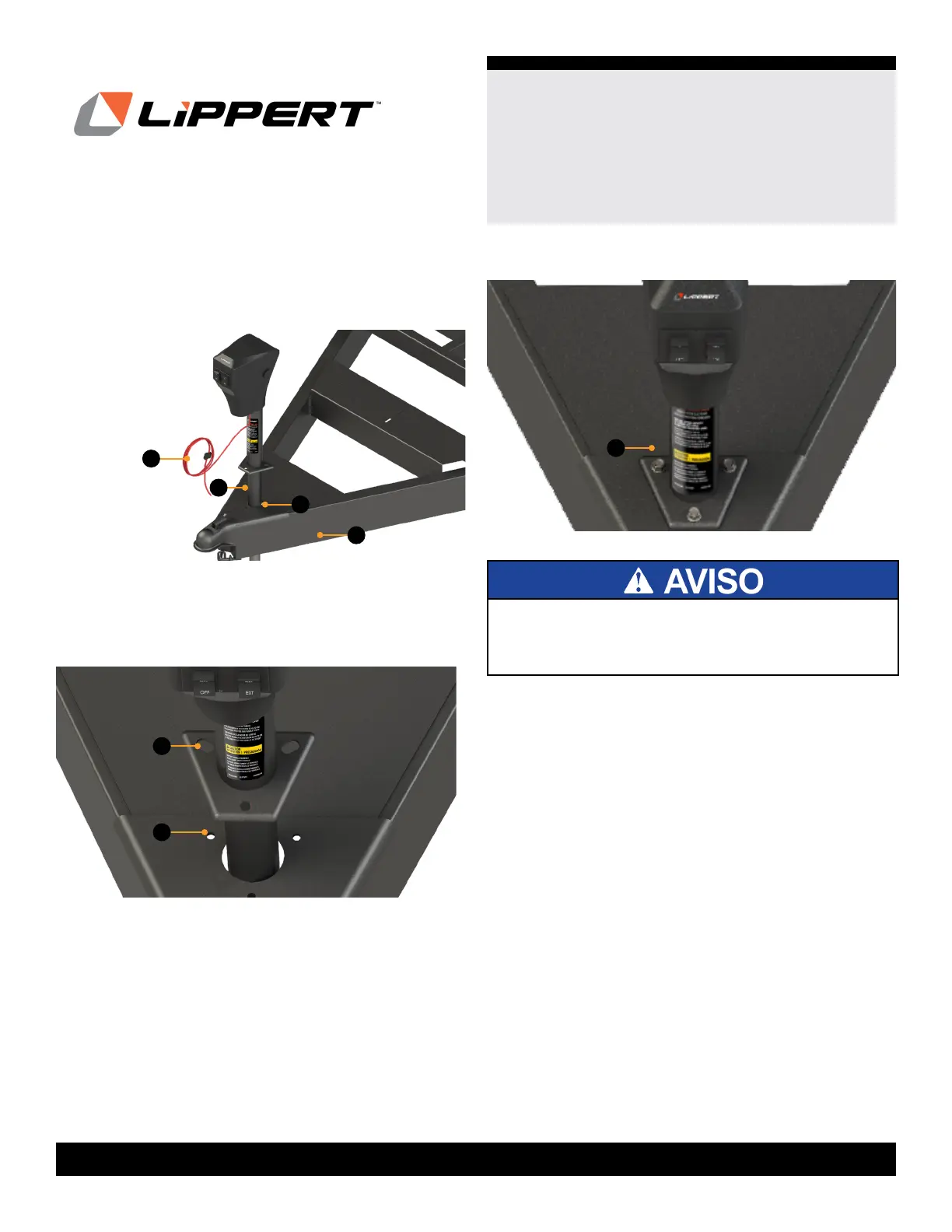

1. Deslice con cuidado la pata del gato (Fig. 2B) a través del oricio
en el acoplador (Fig. 2C) en el bastidor en A del remolque (Fig. 2D).
TODOS LOS ARNESES DE CABLEADO ELÉCTRICO SE
COLOCARÁN Y SUJETARÁN PARA EVITAR POSIBLES
DAÑOS Y SE INSTALARÁN DE ACUERDO CON LAS NORMAS
ELÉCTRICAS DE RVIA.
2. Alinee los tres oricios de la placa de montaje del Gato
eléctrico para remolques (Fig. 3A) con los tres oricios del
acoplador (Fig. 3B).
Fig. 2
Fig. 3
3. Asegure el Gato eléctrico para remolques a la placa del
acoplador con los tres pernos hexagonales provistos de
3/8” -
16 x 1” (Fig. 4A).
4. Conecte el cable de alimentación rojo de la carcasa del
conector del Gato eléctrico para remolques a una fuente
de alimentación de 12V con conexión a tierra en el remolque.
5. El Gato eléctrico para remolques debe conectarse a través
de un circuito con fusible de 30 amperios.
6. Telar los cables del mazo de cables (Fig. 2A) con el tamaño
y la longitud adecuados para protegerlos de daños.
7. Vuelva a base en la pata del gato deslizándola hacia atrás
sobre la parte inferior de la pata del gato y asegurándola con
el pasador de horquilla y pasador de chaveta de horquilla
que se quitó previamente (Fig. 1).
Fig. 4
A
B
A
B
C
A
D
