lippert.com 432-LIPPERT (432-547-7378) Rév. : 08.08.23
Languette de vérin
motorisée
Manuel d’installation et d’utilisation
(pour les applications du marché secondaire)
CCD-0004287
Installation

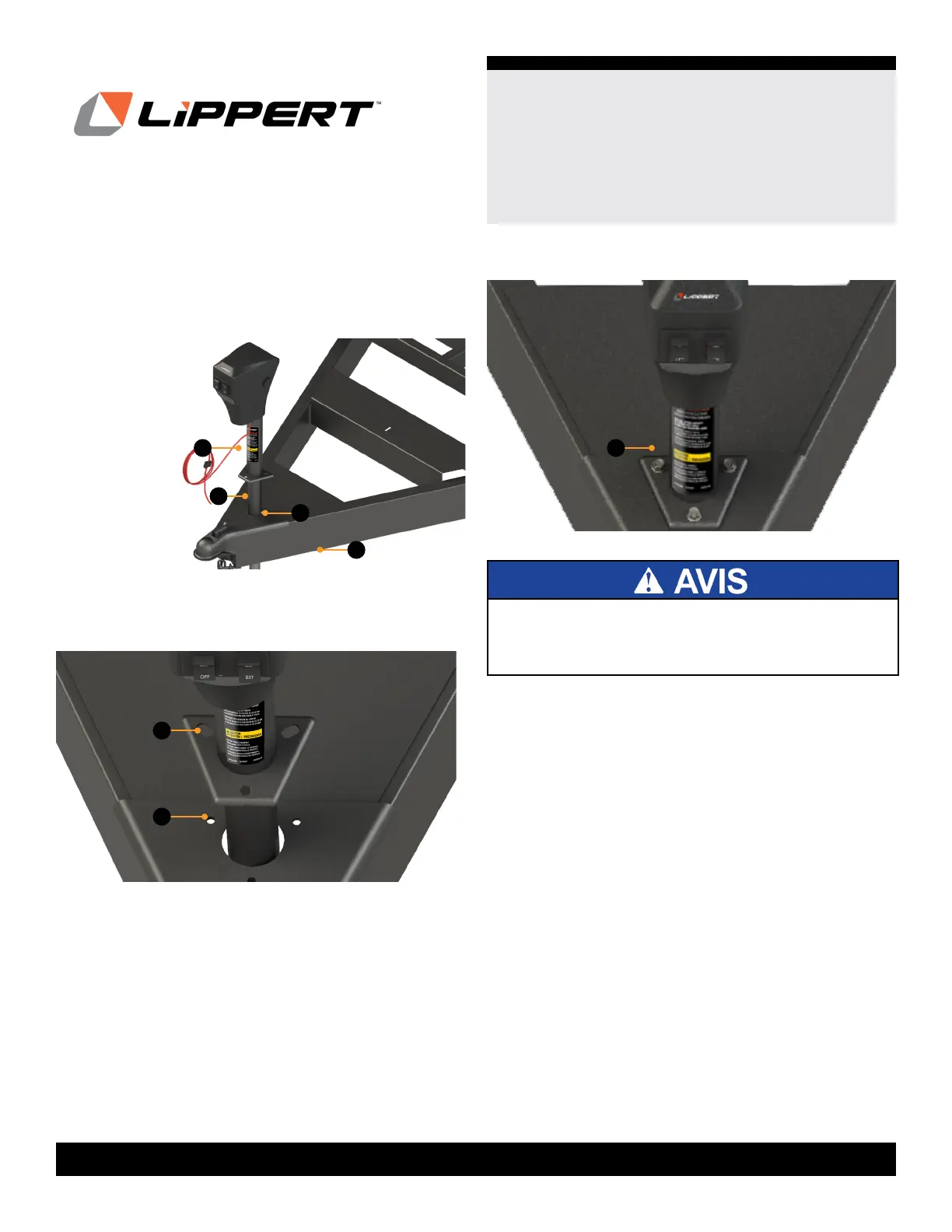

1. Glissez soigneusement la jambe du cric (Fig. 2B) à travers
le trou du coupleur (Fig. 2C) sur le cadre A de la remorque (Fig. 2D).
TOUS LES HARNAIS DE CÂBLAGE ÉLECTRIQUE DOIVENT
ÊTRE BOUCLÉS ET FIXÉS POUR ÉVITER TOUT DOMMAGE
ÉVENTUEL ET INSTALLÉS CONFORMÉMENT AUX NORMES
ÉLECTRIQUES RVIA.
2. Alignez les trois trous de la plaque de montage du cric
d’extension (Fig. 3A) avec les trois trous du coupleur (Fig. 3B).
Fig. 2
Fig. 3
3. Fixez la languette de vérin motorisée à la plaque du coupleur
avec les trois boulons hexagonaux
3/8 » – 16 x 1" fournis (Fig. 4A).
4. Connectez le l d’alimentation rouge du boîtier de la languette
de vérin motorisée Jack à une alimentation 12V mise à la terre
sur la remorque.
5. La languette de vérin motorisée doit être câblée par un circuit
à fusible de 30 ampères.
6. Bouclez les ls du harnais (Fig. 2A) avec la taille et la longueur
appropriées pour protéger les ls contre les dommages.
7. Fixez à nouveau le coussin de pied à la jambe du cric en le
faisant glisser sur le bas de la jambe du cric et en le xant avec
l’axe de chape et la goupille fendue en épingle à cheveux retirés
précédemment (Fig. 1).
Fig. 4
B
C
A
B
A A
D
