Halteträger am Speaker montieren
d
Montage du support de fi xation sur
le Speaker
f
Houder op de speaker monteren
l
Montaggio del supporto di fi ssaggio
sull‘altoparlante
i
Installing the support bracket to the
speaker
g
Montaje del soporte en el altavoz
e
l
Bescherm de gevoelige oppervlakken tegen krassen.
1
Let op de juiste oriëntering van de houder A en
plaats de houder A op de speaker, zoals getoond.
2
Bevestig de houder A met de schroeven S en de
torx-schroevendraaier T20 op de speaker (aanhaal-
moment ca. 1,5 Nm).
Een licht knarsgeluid bij het indraaien van de
schroeven is normaal.
g

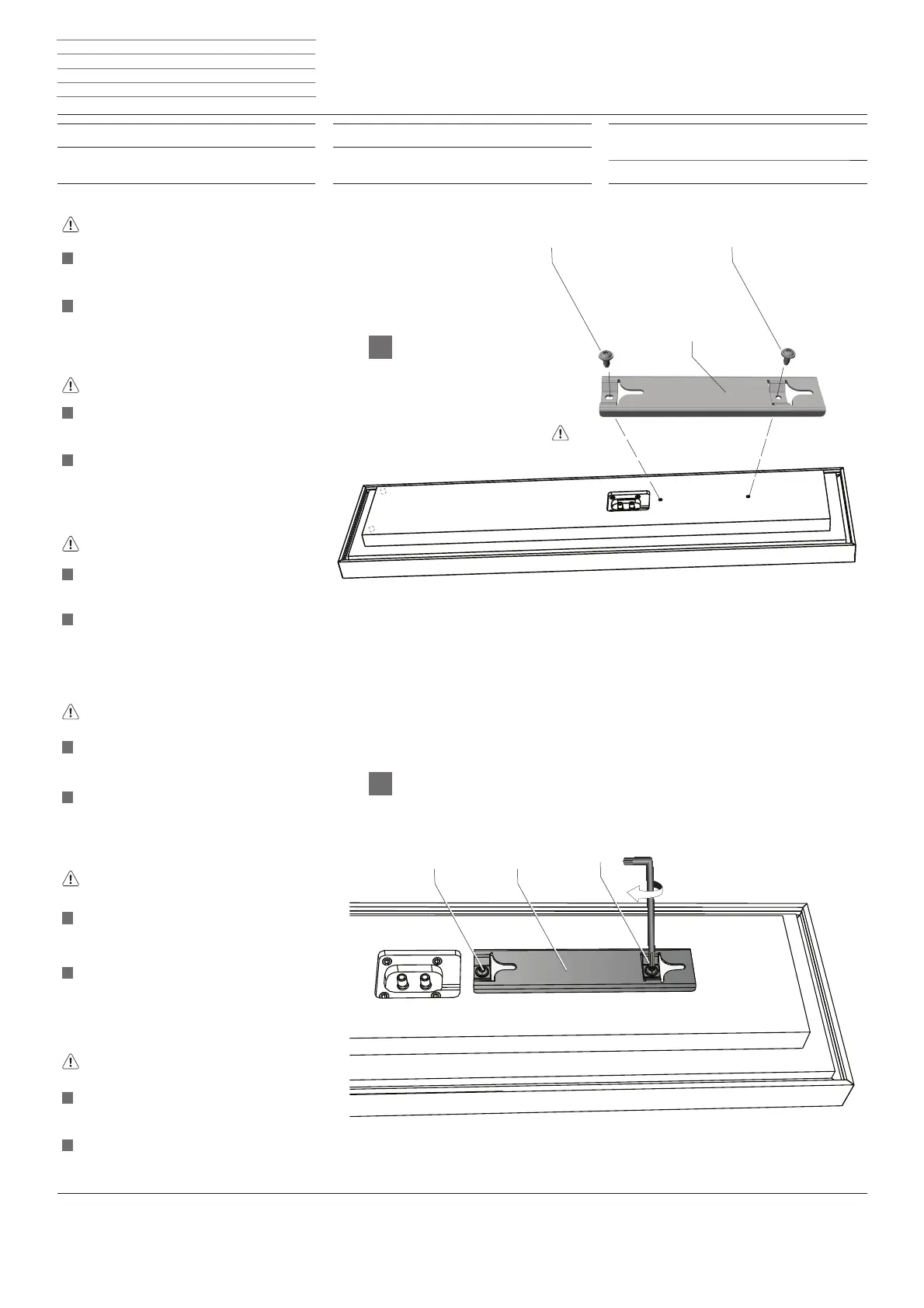

Protect the sensitive surfaces against scratches.
1
Note the position of the support bracket A and
place it on the speaker as shown.
2
Secure the support bracket A to the speaker using
the screws S and the Torx T20 screwdriver (torque
approx. 1.5 Nm).
It is normal for the screws to make a slight squea-
king noise when they are being screwed in.
f
Protégez les surfaces sensibles contre les rayures.
1
Prenez en compte le sens de montage du support
de fi xation A et positionnez le support de fi xation A
sur le Speaker tel que représenté.
2
Fixez le suport de fi xation A avec les vis S sur le
Speaker au moyen du tournevis Torx T20 (couple de
serrage d'env. 1,5 Nm).
Un léger bruit de grincement lors du serrage des vis
est normal.
i
Proteggere le superfi ci sensibili da possibili graffi -
ature.
1
Tenere conto della direzione di applicazione del
supporto di fi ssaggio A e posizionare il supporto di
fi ssaggio A sull'altoparlante come illustrato.
2
Fissare il supporto di fi ssaggio A sull'altoparlante
con le viti S aiutandosi con una chiave Torx T20 (la
coppia deve essere di ca. 1,5 Nm).
Un leggero cigolio durante il serraggio delle viti è
normale.
e
Proteja las superfi cies delicadas frente a posibles
arañazos.
1
Tenga en cuenta la orientación del soporte A y
coloque el soporte A en el altavoz de la forma
mostrada.
2
Atornille al altavoz el soporte A con los tornillos
S con ayuda de la llave de ajuste Torx T20 (par de
aprox. 1,5 Nm).
Es normal escuchar un ligero chasquido al girar los
tornillos.
1,5 Nm
Torx T20
1
2
d
Die empfi ndlichen Oberfl ächen vor Verkratzen
schützen.
1
Lagerichtung des Halteträgers A beachten und
Halteträger A auf dem Speaker, wie dargestellt
positionieren.
2
Halteträger A mit Schrauben S, unter zuhilfenahme
des Schraubenschlüssels Torx T20, auf dem Speaker
befestigen (Drehmoment ca. 1,5 Nm).
Ein leichtes Quietschgeräusch beim Eindrehen der
Schrauben ist normal.
A
S
S
S
S
A

Speaker Reference ID - 5 -
Montageanleitung Instructions de montage
Montage-instructies Istruzioni di montaggio
Installation instructions Instrucciones de montaje
