5. Smeer de aansluitpolen en de kabeluiteinden in met vet.
Verbinding voor externe bediening
De gas- en chokehendels zijn uitgevoerd met gaten om een extra kabel te kunnen

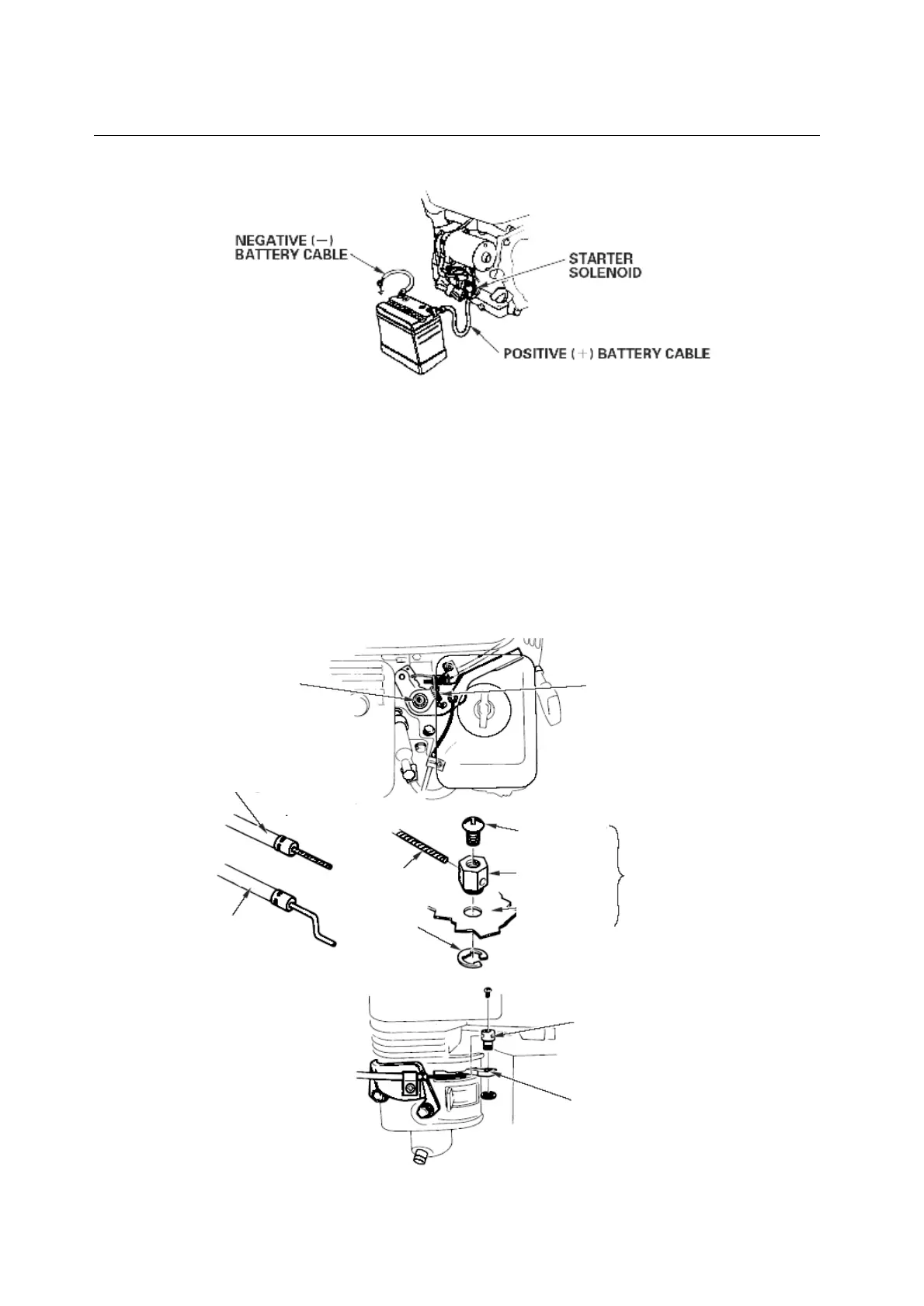

bevestigen. De volgende afbeeldingen tonen installatievoorbeelden van een massieve
draadkabel en een kabel met flexibele gevlochten draad. Als u de kabel met buigzame
gevlochten draad gebruikt, voeg dan zoals getoond een terugtrekveer toe.
De gashendelfrictiemoer moet u losdraaien als u het gashendel gebruikt met een externe
bediening.
G120F, G160/G200F(D), G160/G200F(D)-B, G160/G200F(D)-C:
STARTER
SOLENOID
POSITIEVE (+) ACCUKABEL
NEGATIEVE (-)
ACCUKABEL
TERUGKEERVEER
OVERBRENGING EXTERNE GASBEDIENING
OVERBRENGING
EXTERNE
CHOKEBEDIENING
WRIJVINGSMOER
VAN
Bevestiging
flexibele draad
5mm
BORGV
EER
KABEL
Bevestiging
massieve
draad
4mm
SCHROEF
DRAADEBEVE
STIGINGSMOE
R
GASHEND
EL
OPTIONEEL
DRAADEBEVES
TIGINGSMOER
CHOKEKNOP
