5. Die Klemmen und Kabelenden einfetten.
Fernsteuergestänge
Gas- und Choke-Hebel sind mit Löchern für optionale Seilzugbefestigung versehen.

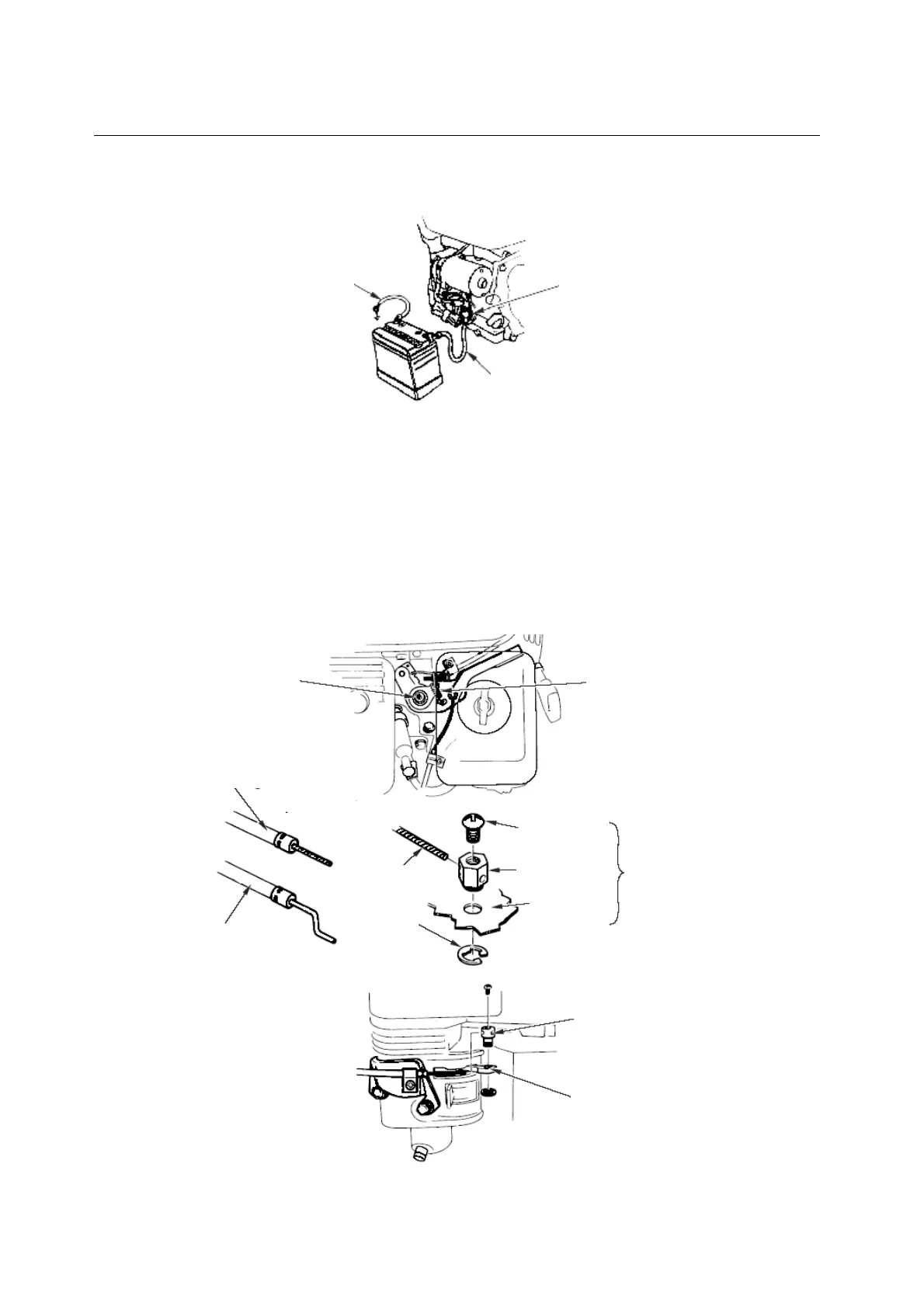

Die folgenden Abbildungen zeigen Installationsbeispiele. Für einen Festdrahtzug und
einen flexiblen Flechtdrahtzug ist eine Rückholfeder anzubringen.
G120F, G160/G200F(D), G160/G200F(D)-B, G160/G200F(D)-C:
ANLASSER
-MAGNETSCHALTER
POSITIVE (+) BATTERIEKABEL
NEGATIVE (-)
BATTERIEKABEL
RÜCKZUGSFEDER
DROSSELGESTÄNGE
FERNSTARTVENTILGESTÄNGE
DROSSELKLAPPENHEBEL-
REIBUNGSMUTTER
Montage mit
flexiblem Drahtz
ug
5mm-Sicher
ungsring
Draht
Montage mit
Festdrahtz
ug
4mmSchraub
e
Drathaltemutter
GASHEBEL
OPTIONAL
DRAHTHALTEMUTTER
CHOKEHEBEL
