TEKNISK OCH ANVÄNDARINFORMATION
-28-

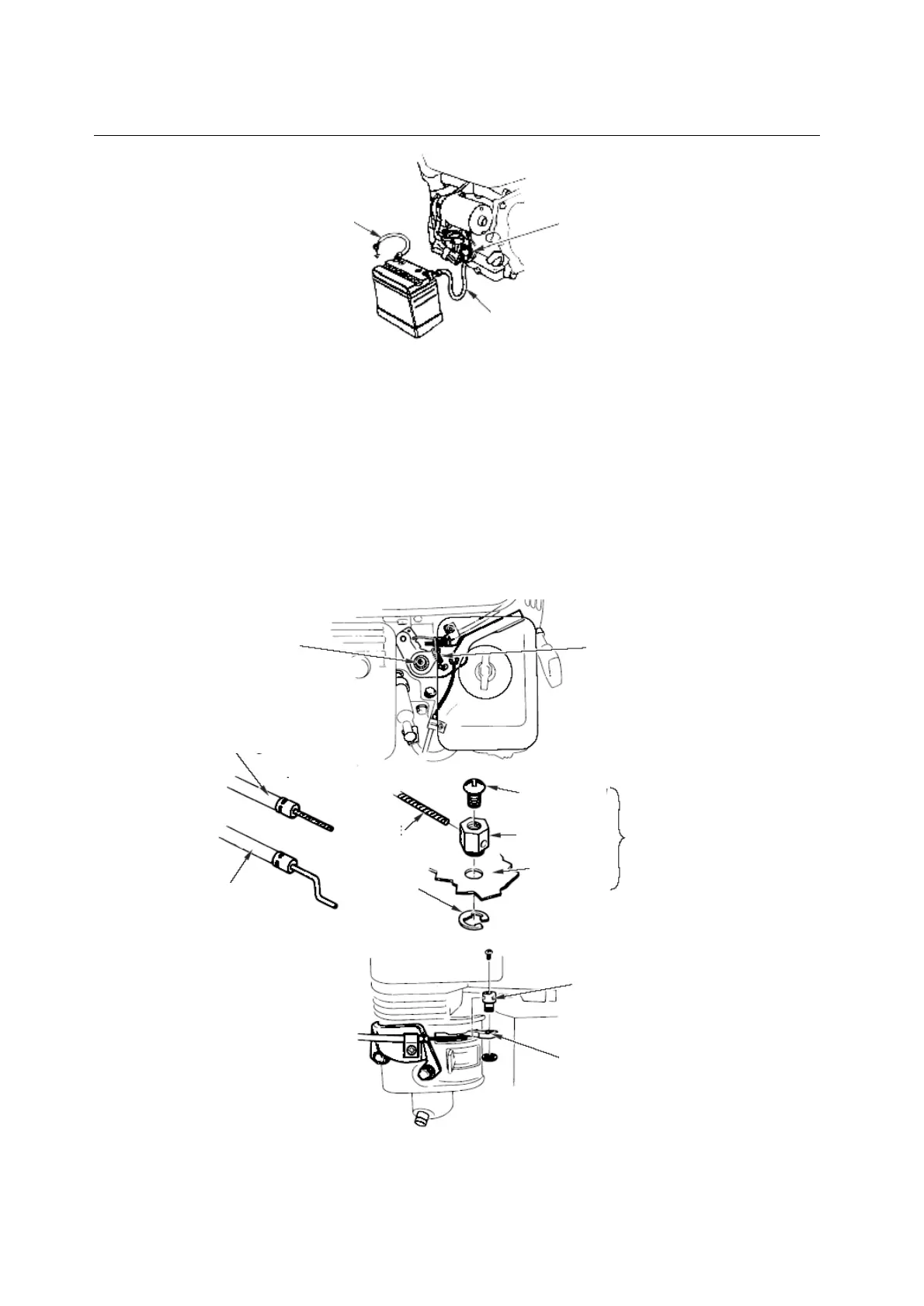

Fjärrkontroll koppling
Till gasreglering och choke kontroll hävstänger är försedd med hål för frivillig kabel
engagemang. Följande illustrationer visar installation exempel på en solid tråd kabel och
för en flexibel, närheten tråd kabel. Om ett flexibelt, närheten tråd kabel, tillsätt en
Returfjäder som visas.
Det är nödvändigt att lossa Gasreglering hävstångs friction mutter när driften av
Gasreglering med en distans-monterad kontroll.
G120F, G160/G200F(D), G160/G200F(D)-B, G160/G200F(D)-C:
G240/G270/G340/G390/G420F(D), G240/G270F(D)-B, G340/G390F(D)-D:
STARTER
MAGNETVE
POSITIVA (+) BATTERIKABELN
NEGATIV (-)
BATTERIKABELN
RETURFJÄDER
AVLÄGSNA GASREGLERIN
LINKAGE
AVLÄGSNA CHOK
LINKAGE
GASREGLERING
HÄVARM
FLEXIBLA TRÅD
CENTRALA
MONTERING
5 mm
SPÅRRI
TRÅD
FASTA TRÅD CENTRAL
MONTERING
4mm
SKRUVLÅS
TRÅD
GASREGL
ERING
FRIVILLIG
TRÅD INNEHAVAREN
CHOKEN HÄVARM
