Installer les baguettes pour fichiers
suspendus pour les fichiers de taille
légale comme sur l'illustration.
Vis M6*40 4PCS
Vis M6*40 4PCS
69603/69604/69558
ASSEMBLAGE
COMPLÉTÉ
69605/69606/69559
ASSEMBLAGE
COMPLÉTÉ
Installer les baguettes pour fichiers suspendus
pour les fichiers de taille légale comme
sur l'illustration
D
D

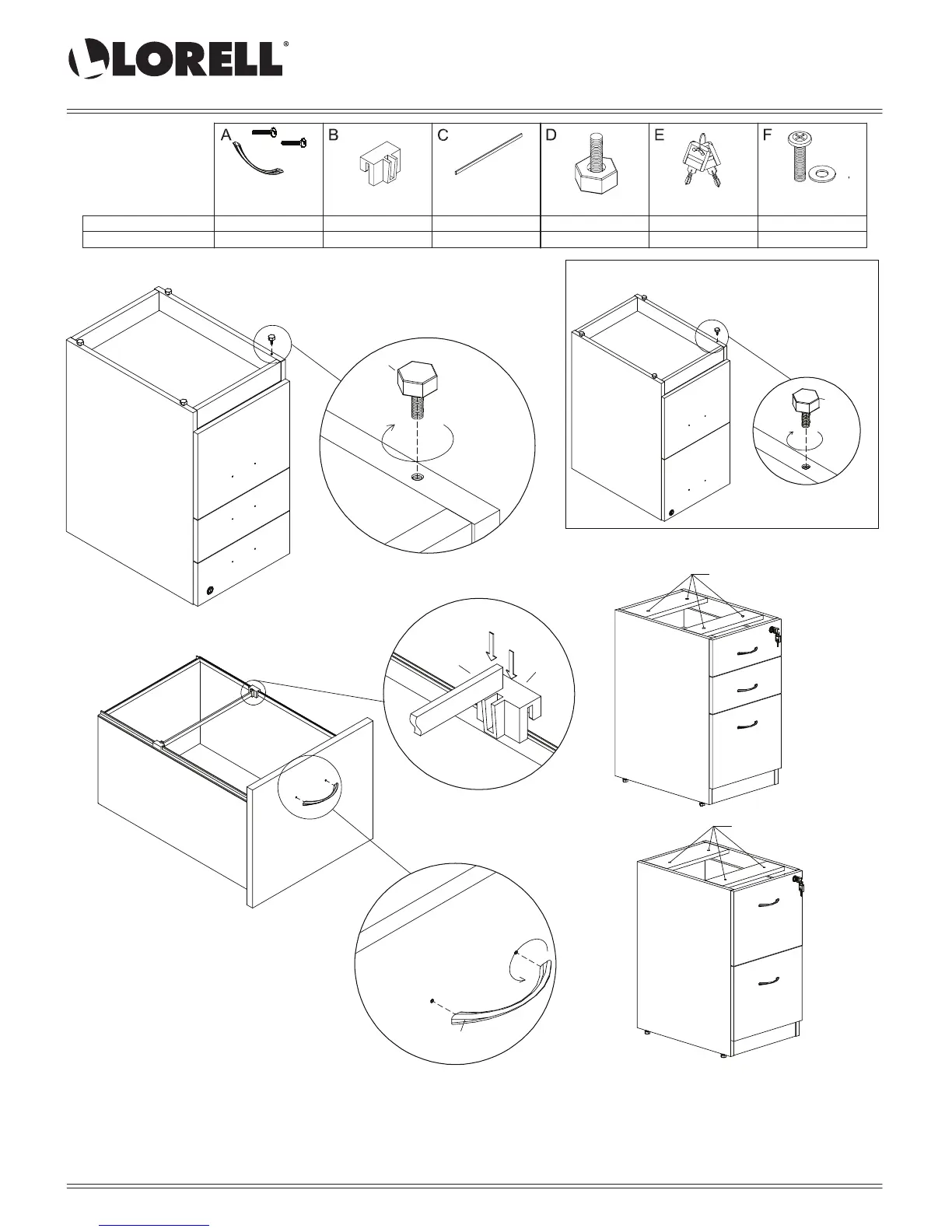

Instructions d’assemblage
Caisson se logeant sous bureau
69603/69604, 69605/69606, 69985/69986, 69558/69559
NOTE IMPORTANT:
• Déposez toutes les pièces lami
nées sur une surface propre et douce comme sur une carpette ou un tapis afin d’éviter l’éraflure des pièces.
• Vérifiez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.
• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.
• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.
• Gardez
toutes les pièces de quincaillerie hors de portée des enfants.
• Il est recommandé que le montage soit réalisé par 2 personnes.
69603/69604/69558
69605/69606/69559
3 ensembles 2 mcx 1 mc 4 mcx 1 ensemble 4 jeux
2 ensembles 4 mcx 2 mcx 4 mcx 1 ensemble 4 jeux
Barre de métal
300 x 16 x 3mm
ClésVérin de calage
Poignée métallique
de 96mm en forme
de coquille Attache de dossier
ÉTAPE 2
ÉTAPE 1
C
B
A
Vis M6*40
+ Rondelle
(F)
(F)
