Lorell 69603 - Page 3

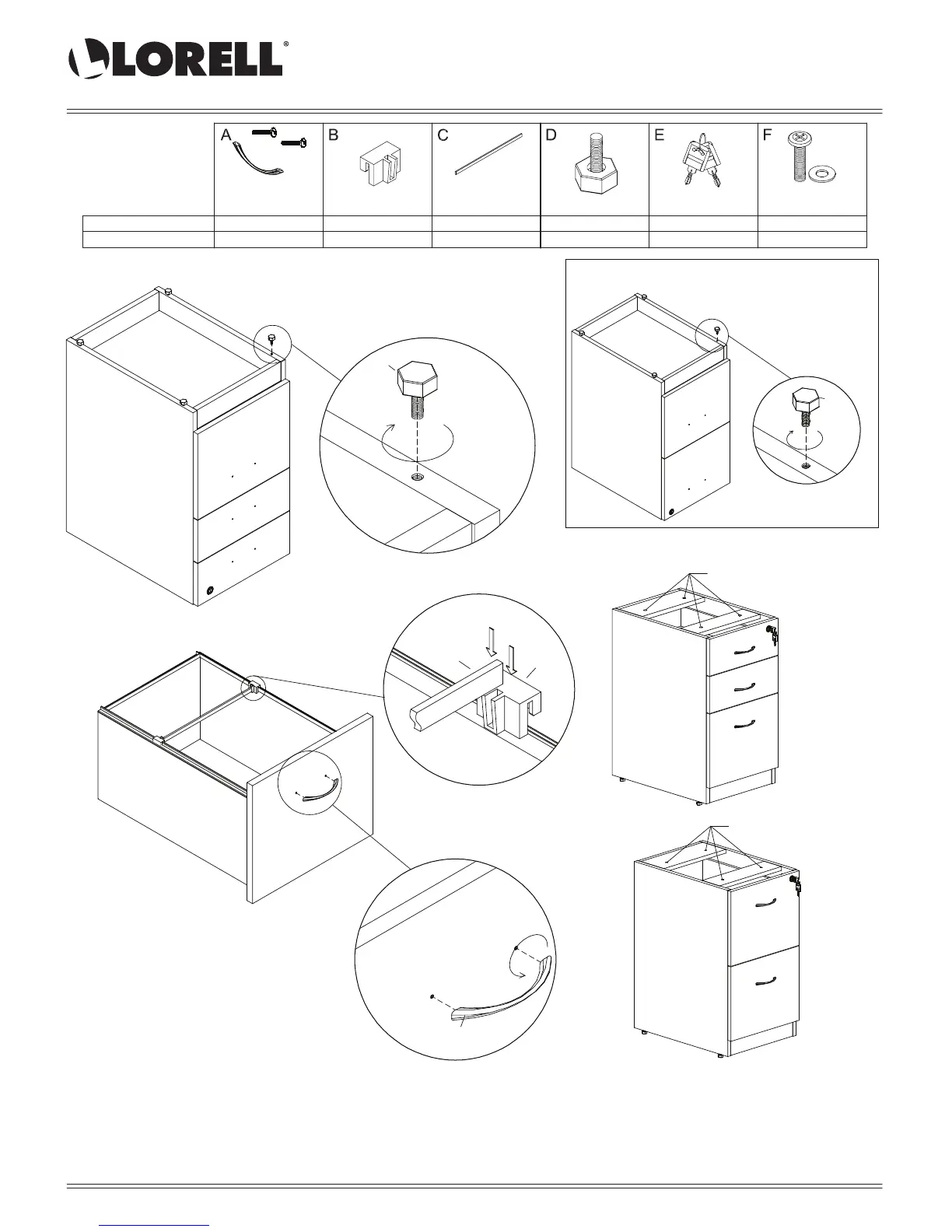

Instale las varillas de archivo
para tamaño oficio como
se indica.
Tornillo M6*40 4PCS
Tornillo M6*40 4PCS
69603/69604/69558
ENSAMBLE
COMPLETO
69605/69606/69559
ENSAMBLE
COMPLETO
Instale las varillas de archivo
para tamaño oficio como
se indica.
D
D
Instrucciones de ensamble
Archivero Pedestal
69603/69604, 69605/69606, 69985/69986, 69558/69559
NOTA IMPORTANTE:
• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra) par
a evitar que se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
• Se recomienda que 2 personas realicen el ensamble.
69603/69604/69558
69605/69606/69559
3 Juegos 2 pza 1 pza 4 pza 1 Juego 4 Juegos
2 Juegos 4 pza 2 pza 4 pza 1 Juego 4 Juegos
300 x 16 x 3 mm
Barra de metal
LlavesTope ajustable
Tornillo M6*40
+ Arandela
Manija de metal
con forma de concha
de 96 mm Clip para archivo
PASO 2
PASO 1
C
B
A
(F)
(F)
