Entrée du contrôleur
Tension d’entrée max.
(Voc)
55 V CC
Tension de fonctionnement 16...55 V CC
Courant max. (CC) 6 A
Courant de court-circuit PV
max. (Isc)
25 A
Sortie du contrôleur
Tension de sortie 55 V max.
BLDC PWM
triphasé
Fréquence 170 Hz max.
Courant continue max. 6 A
Puissance continue max. 250 W
Boîtier
Classe IP IP 68
Classe de protection Classe de
protection II
Généralités
Température ambiante -40... +50 °C
Catégorie
d’environnement
Extérieur
Classication lieu humide Oui
Classication du degré de
pollution
PD3
Altitude nominale max. max. 2000m
Catégorie de surtension
entrée/sortie
OC II
Explication des symboles
d’avertissement
l
AVERTISSEMENT - Le non-
respect des instructions peut
entraîner des blessures, la mort ou
endommager le système

Le symbole WEEE signie qu’un
appareil doit être éliminé
séparément des déchets ménagers
généraux. Lorsqu’un appareil
atteint la n de sa durée de vie,
il doit être apporté à un point de
collecte des déchets désigné pour
être éliminé ou recyclé en toute
sécurité.
Lors de l’installation et de l’utilisation de
cet équipement électrique, des précautions
de sécurité de base doivent toujours être
respectées, notamment les suivantes :
l
AVERTISSEMENT - Pour réduire
le risque de blessure, ne laissez pas
les enfants utiliser ce produit en
dehors d’une surveillance étroite
permanente.
AVERTISSEMENT - Pour réduire
le risque de choc électrique,
remplacez immédiatement tout
cordon endommagé.
AVERTISSEMENT - En raison de
lois locales, un fusible externe
peut être nécessaire.
AVERTISSEMENT - Lorsque
le panneau photovoltaïque est
exposé à la lumière, il fournit une
tension continue au contrôleur.
l
AVERTISSEMENT - Assurez-vous
que le contrôleur est débranché
lors de l’installation du système
de pompe.
Gardez la pompe à l’abri du soleil pendant
l’installation pour éviter toute surchaue.
Nous recommandons d’utiliser un seul câble
d’extension. L’utilisation de plusieurs câbles
d’extension réduira la performance du
système
l
AVERTISSEMENT - N’essayez
pas d’ouvrir le contrôleur. Cela
l’endommagerait et annulerait la
garantie.
AVERTISSEMENT - Ne raccordez
à cette pompe que l’équipement
fourni par le fabricant ou le
fournisseur.

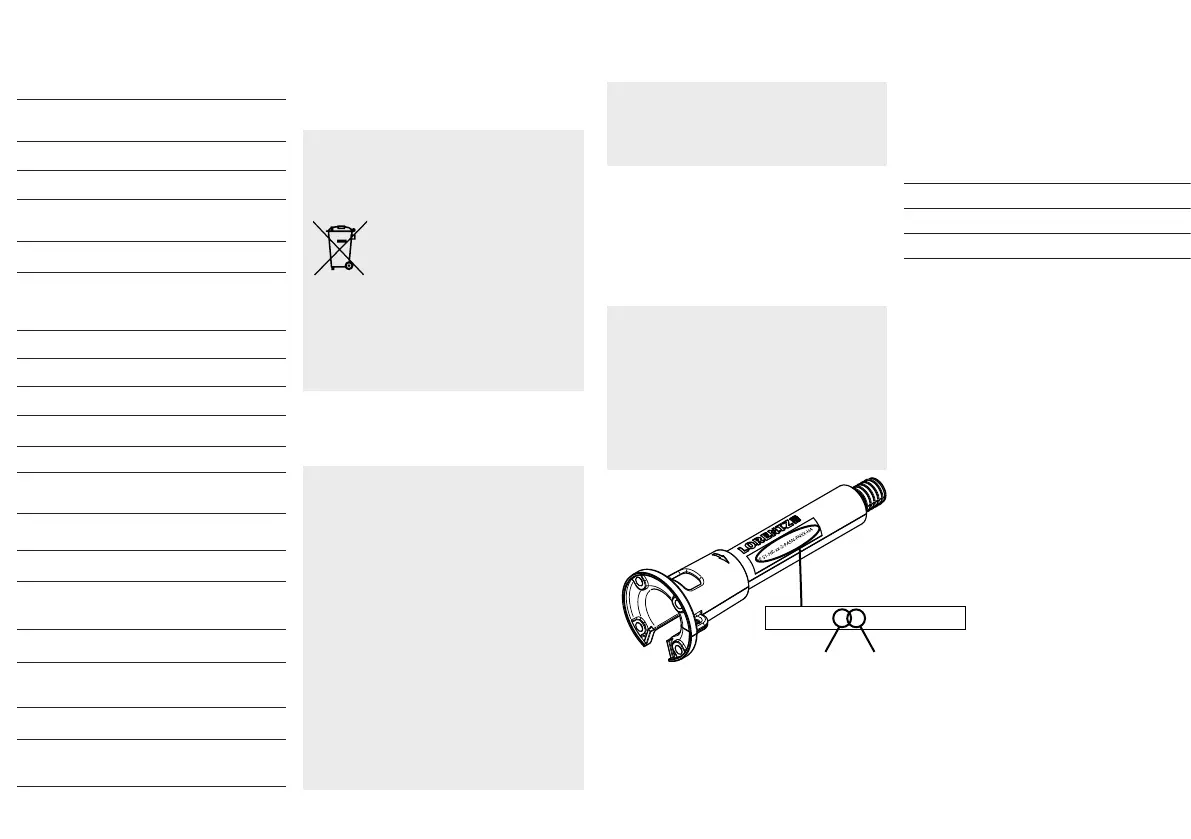

PE S1-HR-XX-X-PASN-FNXX-HA
Type d’extrémité de pompe:
07
14
23
Classe de température:
2
3
4
FR
Assurez-vous que la classe de la pompe est
adaptée à la température de l’eau.
Classe de
température
Plage de température de
l’eau
2 +20 – +30 °C (68 – 86 °F)
3 +30 – +40 °C (86 – 104 °F)
4 +40 – +50 °C (104 – 122 °F)
