KONTROLA PODŁĄCZENIA
– Przy pierwszym zasileniu urządzenia na
wyświetlaczu DCRK pojawi się symbol ,
co oznacza, iż nie zostały jeszcze ustawione
żadne parametry.
– W tych warunkach można przeprowadzic
ręczny test poszczególnych stopni w celu
ustalenia poprawności podłączenia.
– Wciskając przyciski lub odłączamy lub
załączamy poszczególne stopnie.
– UWAGA! Podczas tych czynności sterowanie
stopniami i ich kontrola jest tylko ręczna a
urządzenie nie kontroluje czasu odłączania
uwzględniającego rozładowanie kondensatora.
USTAWIANIE PARAMETRÓW
Istnieje kilka sposobów na ustawienie parametrów
by umożliwić właściwą pracę:
1. USTAWIANIE RĘCZNE
2. USTAWIANIE PRZEZ KOMPUTER
3. USTAWIANIE AUTOMATYCZNE.
1. USTAWIANIE RĘCZNE
– Należy ustawić urządzenie w tryb ręczny,
wcisnąć przycisk MODE i przytrzymać przez 5
sekund (rys. 1).
– Na wyświetlaczu pojawi się słowo ,
które potwierdza dostęp do menu ustawień
parametrów podstawowych (rys. 2).
– Należy wcisnąć przycisk MAN/AUT by przejść
do kolejnego parametru (rys. 3).
– Należy wcisnąć przycisk MODE by powrócić
do poprzedniego parametru (rys. 3).
– Należy wcisnąć przyciski i by wyświeltlić i
zmienić wartość wybranego parametru. Jeśli
żaden z przycisków nie zostanie wciśnięty
przez parę sekund to kod wybranego
parametru pojawi się ponownie na
wyświetlaczu (rys. 3).
– Wyjście z menu ustawień parametrów odbywa
się automatycznie kiedy przejdziemy przez
ostatni parametr z listy.


SEt
–––


CONNECTIONS CONTROL
– At the first power up, the DCRK display
views which means no parameter
has been programmed yet.
– In these conditions, a manual test of the
steps can be conducted to check the
connections.
– By pressing the or key, the steps are
connected or disconnected.
– WARNING! During this phase, the step
control is totally manual and the unit does
not control the reconnection time to
consent the capacitor discharge.
PARAMETER SET-UP
There are a number of ways to set up the
parameters and commission the controller to
operate properly, as follows:
1. MANUAL KEYPAD SET-UP
2. QUICK SET-UP VIA PC
3. AUTOMATIC SET-UP.
1. MANUAL KEYPAD SET-UP
– Place the unit in manual mode and press
the MODE key for 5 consecutive seconds
(fig. 1).
– The wording is viewed on the
display to confirm access to the basic
menu parameters (fig. 2).
– Press the MAN/AUT key to enter the
subsequent parameter (fig. 3).
– Press the MODE key to return to the
previous parameter (fig. 3).
– Press the and keys to view and
change the setting of the selected
parameter. If no key is pressed for a few
seconds, the selected parameter is
displayed once again (fig. 3).
– The set-up exit is automatic once the last
parameter is exceeded.
–––




SEt
2
MESSA IN TENSIONE
– Alla prima messa in tensione, il display
visualizza ad indicare che
l’impostazione dei parametri non è ancora
stata effettuata.
– In questa condizione, è possibile
effettuare una prova manuale dei gradini
utile per la verifica delle connessioni.
– Premendo i tasti e è possibile
inserire e disinserire i gradini.
– ATTENZIONE! In questa fase il controllo
degli step è completamente manuale e
l’apparecchio non effettua il controllo dei
tempi di riconnessione per consentire la
scarica dei condensatori.
IMPOSTAZIONE DEI PARAMETRI
Per impostare i parametri e rendere
operativo l’apparecchio si possono seguire
diversi metodi:
1. IMPOSTAZIONE MANUALE DA TASTIERA
2. IMPOSTAZIONE RAPIDA TRAMITE PC
3. IMPOSTAZIONE AUTOMATICA.
1. IMPOSTAZIONE MANUALE DA TASTIERA
– Con l’apparecchio in modalità manuale,
premere il tasto MODE per 5 secondi
consecutivi (fig. 1).
– Sul display comparirà la scritta ad
indicare l’accesso ai parametri del menù
base (fig. 2).
– Premere il tasto MAN/AUT per accedere al
parametro successivo (fig. 3).
– Premere il tasto MODE per tornare al
parametro precedente (fig. 3).
– Premere i tasti e per visualizzare e
modificare l’impostazione del parametro
selezionato. Dopo alcuni secondi senza
premere tasti, la visualizzazione torna ad
indicare il parametro selezionato (fig. 3).
– L’uscita dal set-up avviene
automaticamente una volta oltrepassato
l’ultimo parametro.


–––
SEt


MAN/
AUT
MODE
MAN/
AUT
MODE
5 sec

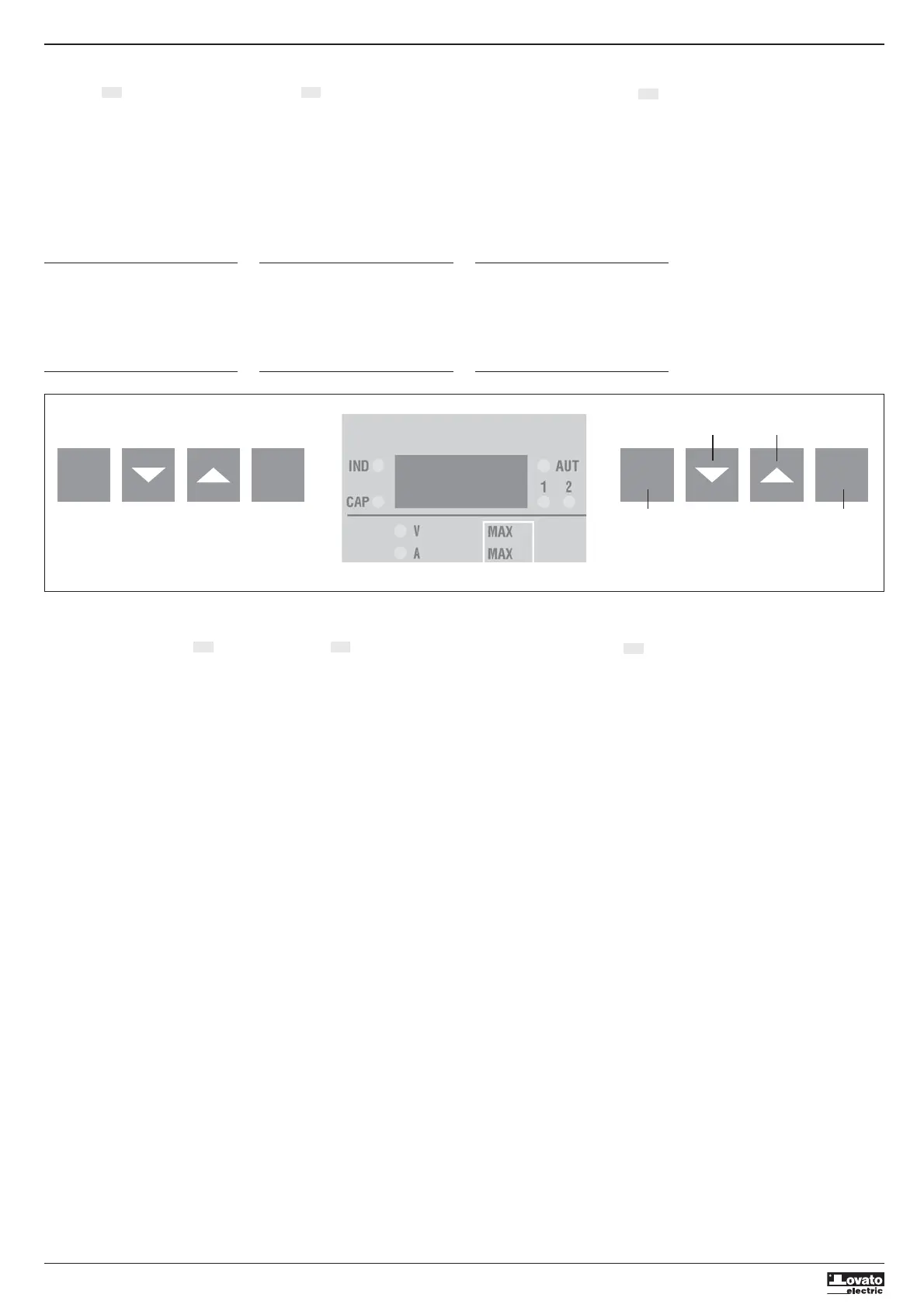

fig. 1
fig. 2
fig. 3
Visualizzare e modificare parametro.
View and change the parameter.
Wyświetlanie i zmiana parametrów.
Parametro
precedente.
Previous
parameter.
Poprzedni
parametr.
Parametro
successivo.
Subsequent
parameter.
Kolejny
parametr.
SEt
