Lovato DCRL5 - Descriere; Funcţiile Tastaturii; IndicaţII Afişaj; Description

Doc: I377ROGB03_14.doc 04/03/2014 p. 2 / 19
Descriere
 Controler automat al factorului de putere.
 Carcasă încastrată standard de 96 x 96 mm.
 Ecran LCD cu luminare de fundal.
 Versiuni:
o DCRL3 cu 3 relee, extensibil până la 5 max.
o DCRL5 cu 5 relee, extensibil până la 7 max.
 4 taste de navigare pentru funcţie şi setări.
 Mesaje de alarmă în 6 limbi.
 Magistrală de extindere cu 1 slot pentru modulele de extindere din
seria EXP:
o Interfeţe de comunicaţii RS232, RS485, USB.
o Ieşiri pentru relee suplimentare.
 Măsurători TRMS de înaltă precizie.
 Selecţie largă de măsuri electrice, inclusiv THD de tensiune şi curent cu
analiză armonică de până la a 15-a comandă.
 Intrare de tensiune separată de sursa de alimentare, adecvată pentru
conexiunea VT în aplicaţii de tensiune medie.
 Alimentare cu electricitate de gamă largă (100 - 440 V c.a.).
 Interfaţă de programare optică frontală: izolată prin galvanizare, viteză
ridicată, etanşă, compatibilă cu USB şi module dongle WiFi.
 Programare din panoul frontal, de la PC sau de la tabletă/smartphone.
 Protecţie cu parolă de 2 niveluri pentru setări.
 Copie de rezervă a setărilor originale de punere în funcţiune.
 Senzor de temperatură integrat.
 Montare pe panou fără unelte.
Description
 Automatic power factor controller.
 Flush-mount, standard 96x96mm housing.
 Backlit LCD screen.
 Versions:
o DCRL3 with 3 relays, expandable to 5 max.
o DCRL5 with 5 relays, expandable to 7 max.
 4 navigation keys for function and settings.
 Alarm messages in 6 languages.
 Expansion bus with 1 slot for EXP series expansion modules:
o RS232, RS485, USB communications interface.
o Additional relay outputs.
 High accuracy TRMS measurements.
 Wide selection of electrical measures, including voltage and current
THD with harmonic analysis up to 15
th
order.
 Voltage input separated from power supply, suitable for VT
connection in medium voltage applications.
 Wide-range power supply (100-440VAC).
 Front optical programming interface: galvanically isolated, high
speed, waterproof, USB and WiFi dongle compatible.
 Programming from front panel, from PC or from tablet/smartphone.
 2-level password protection for settings.
 Backup copy of original commissioning settings.
 Built-in temperature sensor.
 Tool-less panel mount.
Tastatură frontală
Tasta MODE - Utilizată pentru a selecta din măsurătorile disponibile.
Utilizată şi pentru a accesa meniurile de programare.
Tastele ▲ şi ▼ - Utilizate pentru a seta valori şi pentru a selecta paşi.
Tasta MAN-AUT - Utilizată pentru a selecta modul de operare dintre
manual şi automat.
Front keyboard
MODE Key - Used to select among available measurements. Used also
to access programming menus.
▲ and ▼ keys - Used to set values and to select steps.
MAN-AUT key - Used to select operating mode between manual and
automatic.

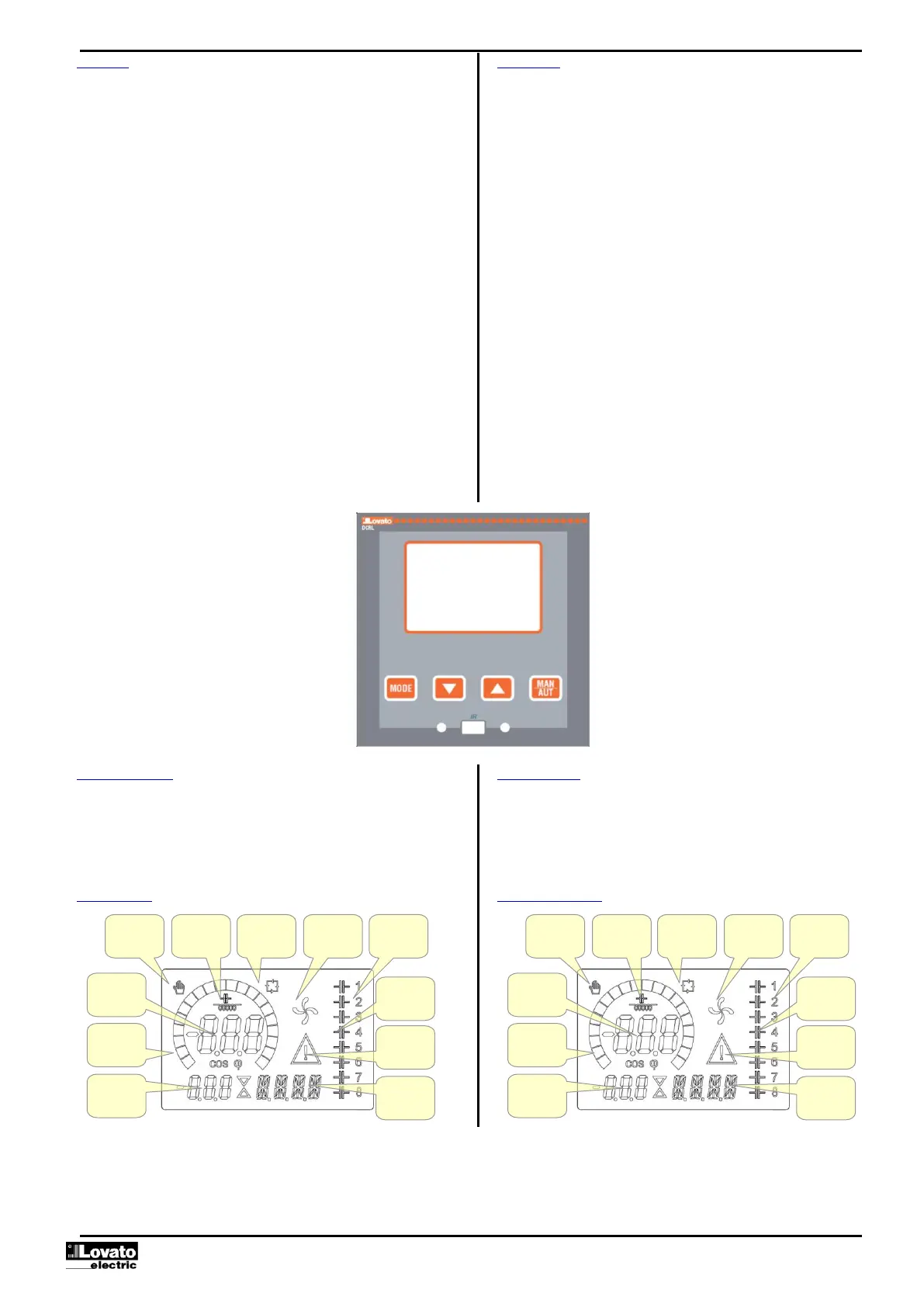

Indicaţii afişaj
Display indications
Output status
Cooling fan
status
Secondary
display
Active alarm
Automatic
mode
Manual
mode
Main display
Inductive /
capacitive
Bar graph
Alphanumeric
display
Step status
Starea ieşirii
Starea
ventilatorului
de răcire
Afişaj
secundar
Alarmă
activă
Mod automat
Mod manual
Afişaj
principal
Inductiv/
capacitiv
Grafic de
bare
Afişaj
alfanumeric
Starea
pasului
