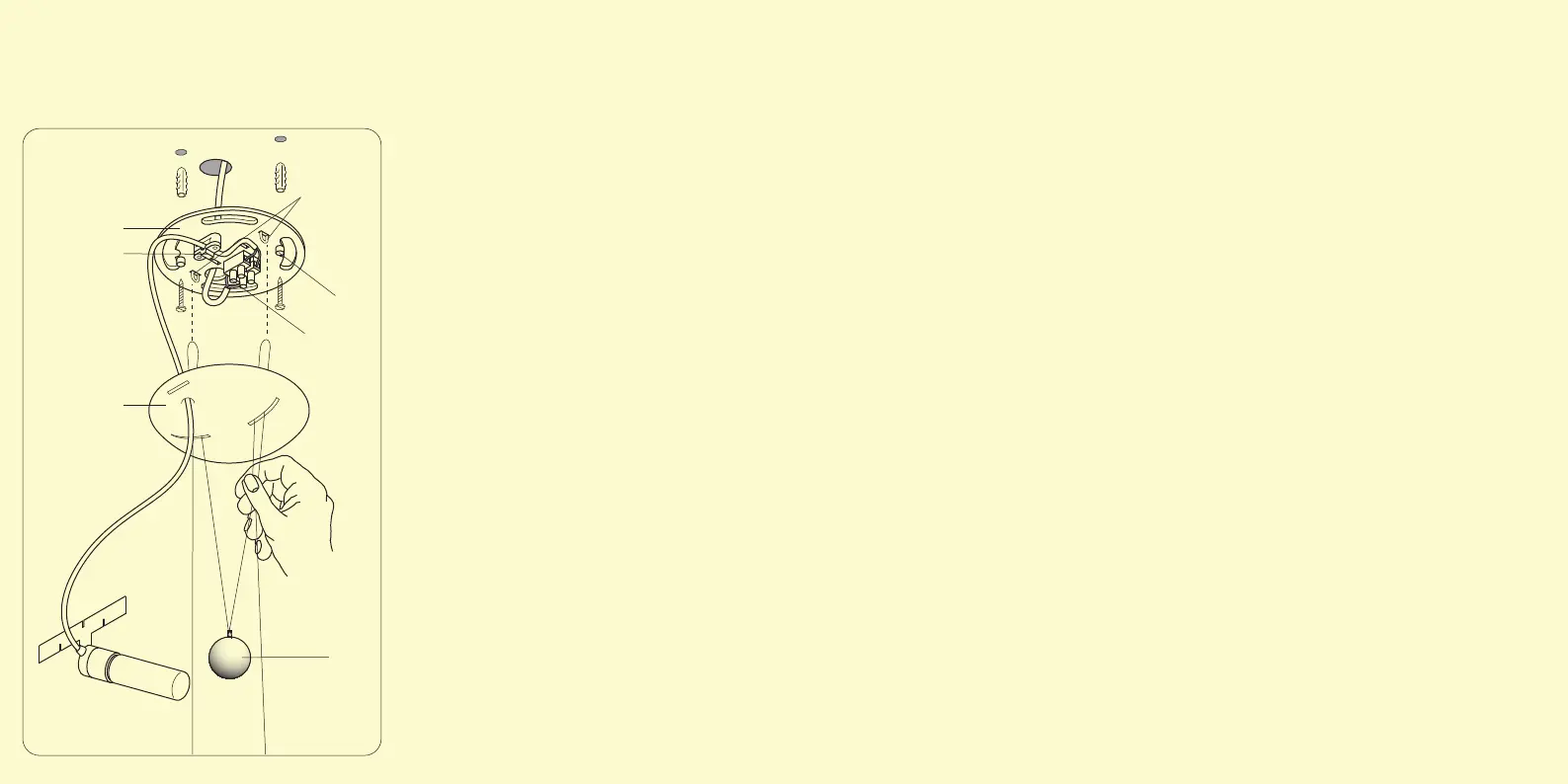

Montaggio con rosone centrato
Mounting with centered ceiling rose
Montage mit zentralem baldachin
Montage de la rosace centréè
Fissare la piastra (a) a soffitto mediante i due
tasselli in dotazione attraverso i fori (b).
Dopo aver stabilito la lunghezza del cavo elettrico
farlo passare nel foro del rosone (c) e nel
bloccacavo (d); collegarlo al morsetto (e) e serrare
il bloccacavo.
Eseguire i collegamenti elettrici della rete al
morsetto di alimentazione (e) rispettando le
polarità indicate.
Dopo aver creato con la mano due asole far passare
il filo di nylon nelle fessure del rosone (c) ed
agganciarle ai ganci (f) della piastra (a).
Appendere il contappeso (g).
Fix the plate (a) to the ceiling by inserting the
supplied expansion plugs through the holes (b).
Set the exact cord length and let it go through the
ceiling rose hole (c) and through the cable fastener (d);
connect the cable fastener to clamp (e) and tighten it.
Perform electric network wiring to the power supply
terminal (e), respecting the polarities shown.
After creating two slots with the hands, insert the
nylon cable into the slots of the ceiling rose (c),then
fix them to the hooks (f) of the plate (a).
Hang the counterweight (g).
a
b
f
g
c
d
e
Die Grundplatte (a) mittels der beiden in der
Verpackung enthaltenen Dübel durch die Öffnungen (b)
an der Decke befestigen.
Das elektrische Kabel auf die gewünschte Länge
zuschneiden und es dann erst durch das dafür
vorgesehene Loch des Baldachins (c) und dann
durch die Kabelschelle (d) ziehen; das Kabel an die
Klemme (e) schließen und die Schrauben der
Kabelschelle festziehen.
Stromnetzanschluss an der Speiseklemme (e)
durchführen, dabei angegebene Polarität
berücksichtigen.
Mit der Hand zwei Ösen bilden, die Nylonschnur
durch die Löcher in des Baldachins (c) und an die
Haken (f) der Platte (a) befestigen.
Das Gegengewicht (g) aufhängen.
Fixer la base (a) au plafond en faisant passer les 2
chevilles fournies dans les trous (b).
Après avoir déterminé la longueur du câble électrique,
faites le passer dans le trou de la rosace (c) et du
serre-câble(d); puis le connecter à la borne (e) et
bloquer le serre-câble.
Effectuer les connexions électriques du réseau
à la borne d’alimentation (e) en respectant les
polarités indiquées.
Après avoir fait manuellement deux fentes, faire
passer le fil de nylon par les fentes de la rosace (c)
et y accrocher les crochets (f) de la plaque (a).
Suspendre le contre-poids (g).
