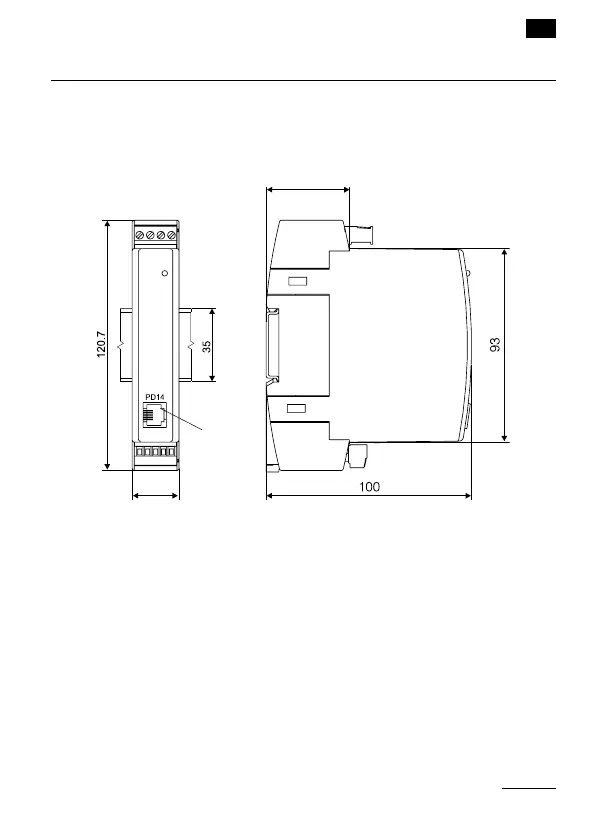

Rys. 1. Gabaryty i sposób mocowania przetwornika
2. Montaż
2.1. Sposób mocowania
Przetworniki P20 są przeznaczone do mocowania na wsporniku szyno-
wym 35 mm wg PN-EN 60715. Gabaryty i sposób mocowania ilustruje
rysunek 1.
22.5
Złącze
programa-
tora PD14
Przetworniki nie powinny być montowane na szynie w bezpośrednim
kontakcie z innymi urządzeniami wydzielającymi ciepło (np. kolejnymi
przetwornikami P20). Należy zachować minimalny odstęp pomiędzy
urządzeniami min 5 mm w celu umożliwienia odpromieniowania ciepła
od obudów urządzeń do otoczenia. W przeciwnym razie temperatura
otoczenia pracującego w bezpośrednim kontakcie z innymi urządze-
niami przetwornika może przekroczyć temperaturę pracy określoną w
znamionowych warunkach użytkowania.
