Bord
Låsning
4. Håndtag
6. Monteringshul
Låsebolt
2. Låseskrue for stativ
5. Låserat
Monteringshul
Bundplade
1. Stop
Putsbånd
Pudseskive
Sliberondel
Pudsebord
Skærm
7. Strømafbryder
Monteringshul
Vange
3. Justeringsrat

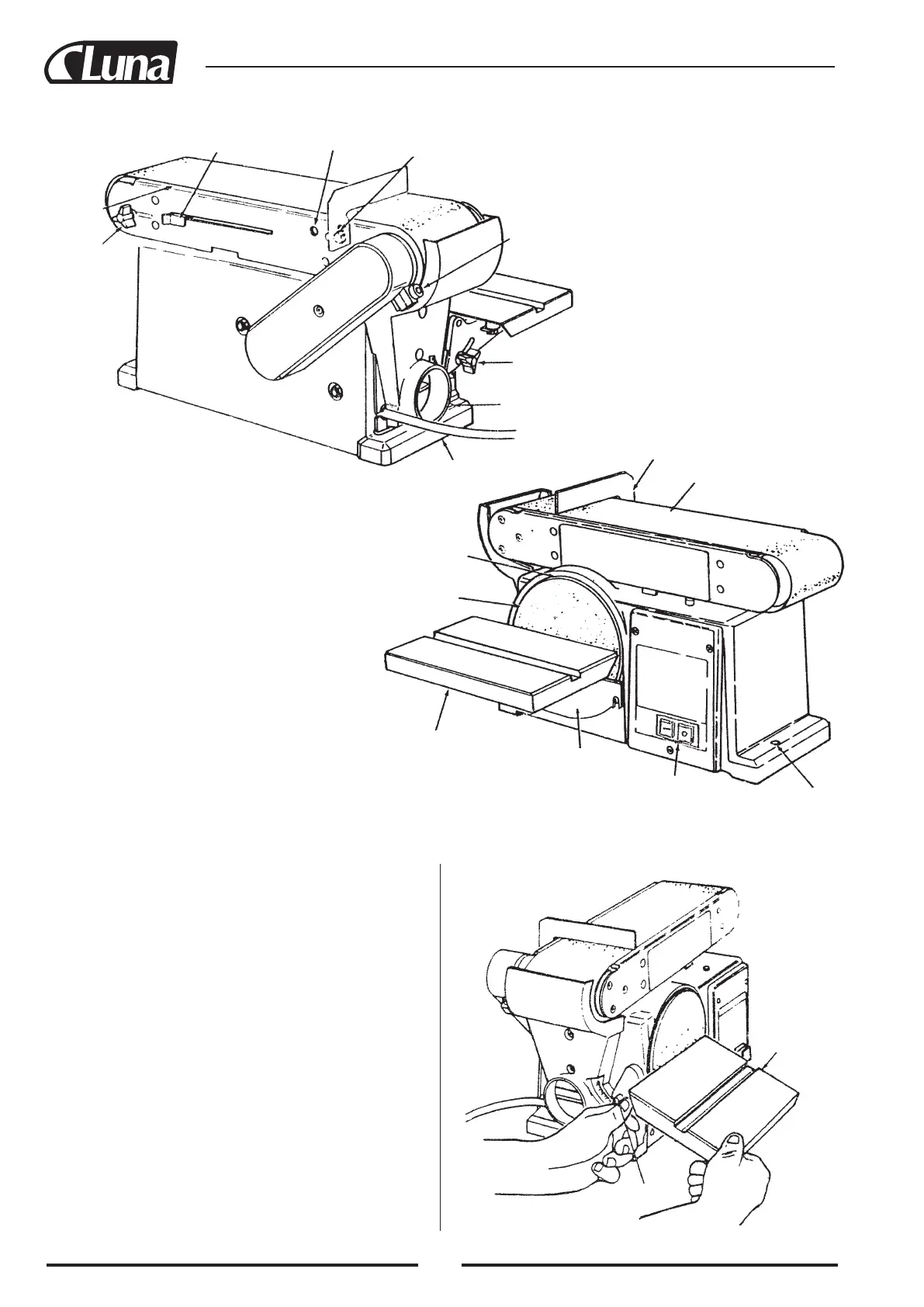

1. Stop. Støtter emnet under båndslibning.
2. Låseskrue. Løsnes når stativet skal stilles vertikalt.
3. Justeringsrat. Regulerer båndets position på pudserullerne.
4. Spændehåndtag. Føres håndtaget til højre slippes båndspæn-
dingen. Båndet strækkes når håndtaget føres til venstre.
5. Låserat. Låser pudsebordet i ønsket position.
6. Monteringshul. Her fæstnes bordet under pudsning i vertikalt
position.
7. Strømafbryder.
HÅNDTERING
PUDSNING MED SKÆVSTILLET BORD
Pudsebordet kan bøjes i vinkel op til 45º grader. Løsn låserattet,
stil i ønsket vinkel og skru fast.
MASKINDELER
8
