Pöytä
Fikseeraus

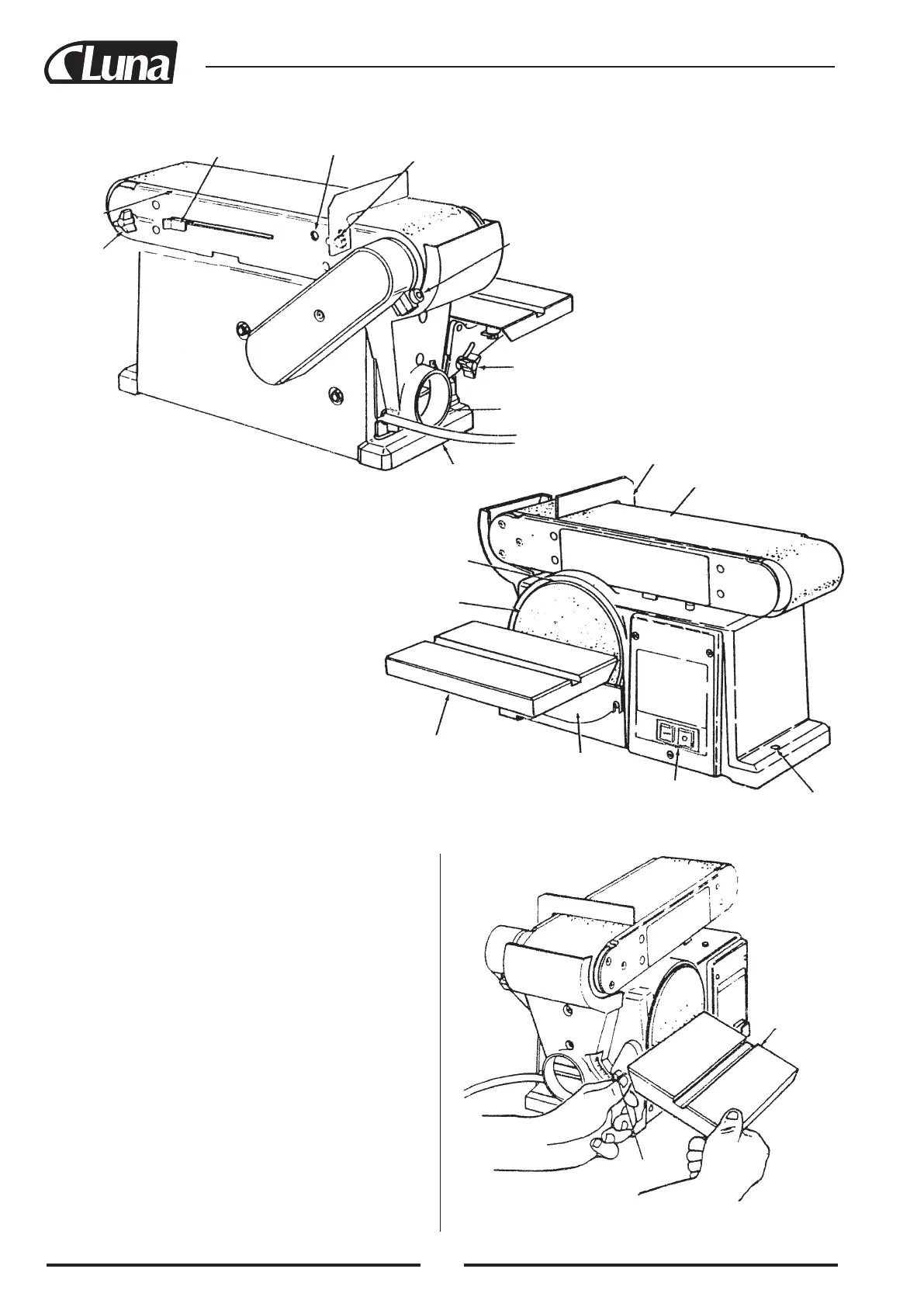

LAITTEEN RAKENNE
1. Tuki. Tukee työstettävää kappaletta hihnahionnan aikana.
2. Fikseerausruuvi. Alustan nostamiseksi vapauta se pystysuoraan.
3. Säätöruuvi. Säätelee hihnan sijaintia rulleilla.
4. Pingotuksen vipu. Jos vedät vipua oikeaan puoleen päin hihnan
pingotus vähenee. Jos vedät vipua vasempaan puoleen päin
hihna pingottuu.
5. Fikseerausmutteri. Fikseeraa hiomapöydän tarvittavaan asen-
toon.
6. Asennusreikä. Siihen kiinnitetään pöytä jos hionta tapahtuu
pystysuorassa asennossa.
7. Kytkin.
KÄYTTÖ
HIOMINEN PÖYDÄN OLLESSA KALLELLAAN
Hiomapöytä on mahdollista kallistaa 45 asteen kulmaan. Pitää
löysätä fikseerausmutteri, säätää tarvittava pöydän asento ja kiri-
stää mutteri.
4. Vipu
6. Asennusreikä
Fikseerauksen pultturuuvi
2. Hioma-alustan
fikseerausruuvi
5. Fikseerausmutteri
Asennusreikä
Pystytuki
1. Tubi
Hiomahihna
Hiomakiekko
Hiomalaikka
Hiomapöytä
Suojalaite
7. Kytkin
Asennusreikä
Hioma-
alusta
3. Säätöruuvi
