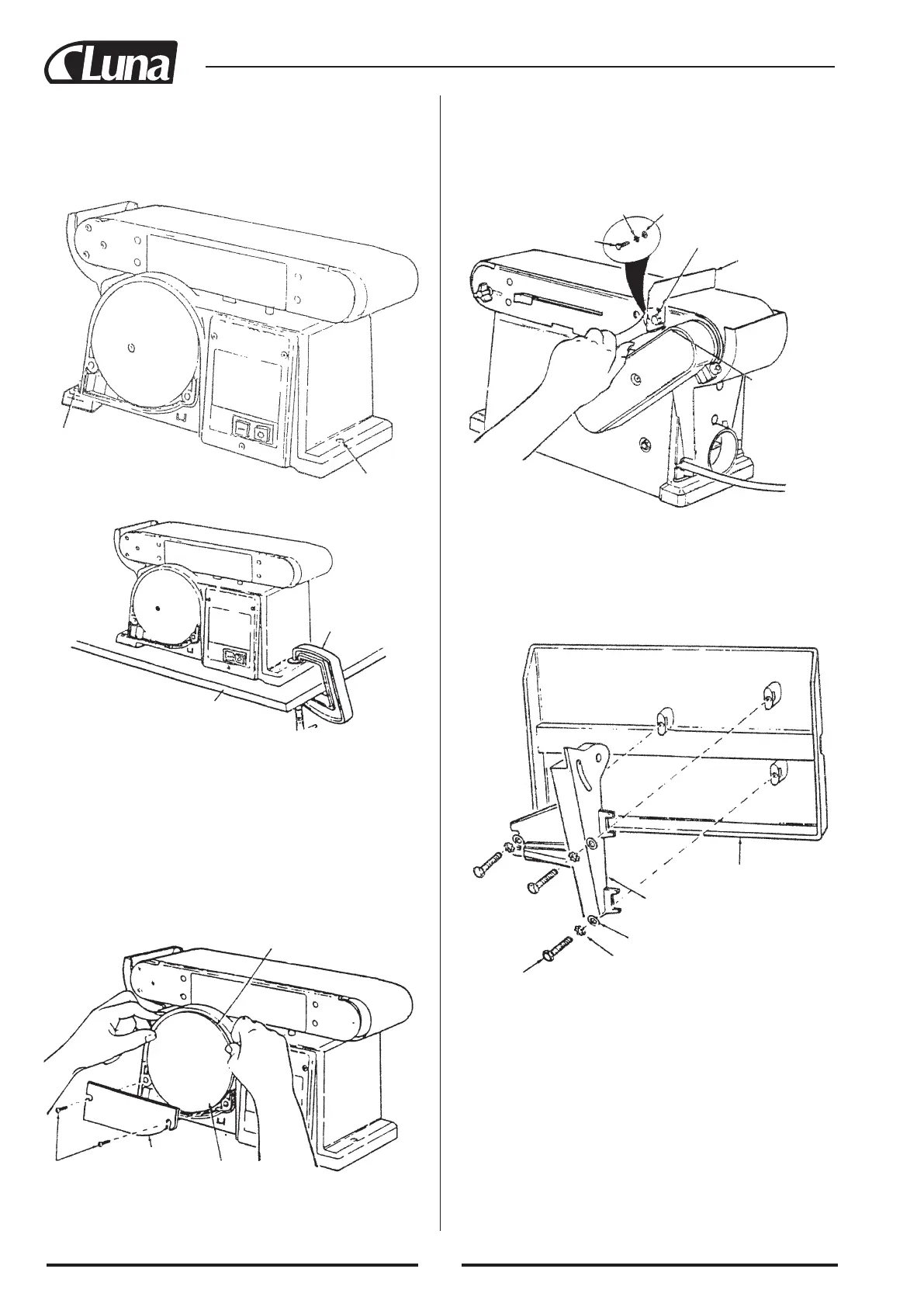

Montažinė anga
Montažinė anga
Sąvara
Darbo stalas
Šlifavimo diskas
Varžtai
Saugiklis
Šlifavimo popierius
Varžtas
Plona poveržlė
Blokuojanti poveržlė
Varžtas
Užkirtiklis
Veržėraktis
Darbo paviršius
Atrama
Plona poveržlė (3)
Blokuojanti poveržlė (3)
Varžtas (3)
ŠLIFAVIMO POPIERIAUS IR SAUGIKLIO
UŽDĖJIMAS
1. Išimkite šlifavimo diską ir nuimkite šlifavimo popierių.
Standžiai išklokite popierių ant šlifavimo disko ir tvirtai apsu-
kite aplink jį.
2. Išimkite saugiklį ir du varžtus M4x12 iš maišelio su
montažinėmis detalėmis.
3. Saugiklį sumontuoja šlifavimo disko apatinės dalies priekyje.
4. Naudokite Philips atsuktuvą ir tvirtai priveržkite varžtus.
4. Išimkite poveržlę 6,5x17,8x1,6 ir blokuojantį ratą.
5. Padėkite darbo paviršių prieš angas darbo mašinos stove.
Atkreipkite dėmesį, kad atramos kaištis turi būti įstatomas į
viršutinę angą.
6. Uždėkite poveržlę ant blokavimo rato ir įtvirtinkite darbo
paviršių stove.
ŠLIFAVIMO DARBINIO PAVIRŠIAUS
MONTAVIMAS
1. Išimkite darbo paviršiaus atramą ir tris varžtus M6x14 kartu su
plonomis poveržlėmis ir blokuojančiomis poveržlėmis.
2. Uždėkite atramą virš angų darbo paviršiuje.
3. Tvirtai įtvirtinkite atramą, kaip parodyta piešinyje.
UŽKIRTIKLIO MONTAVIMAS
1. Išimkite užkirtiklį ir varžtą M6x14 kartu su blokuojančia
poveržle ir plona poveržle.
2. Sumontuokite taip, kaip parodyta piešinyje, ir tvirtai priveržkite
varžtus.
MONTAVIMAS
Šlifavimo mašiną galima tvirtai priveržti prie stalo paviršiaus arba
ir ant atsparios plokštės. Tai atlieka, naudojant montažines angas
darbo mašinos kojelėse. Darbo mašiną galima tvirtai pritvirtinti ir
dviem sąvaromis.
42
